GYIK | Gyakori kérdések az Orion ONE lézeres méréséről
Az Orion ONE kamerás és lézeres RTK-vevő bemutatása óta több kérdést kaptunk az új lézeres mérési funkció iránt érdeklődő felhasználóktól. Ebben a bejegyzésben a leggyakoribb kérdésekre válaszolunk, hogy jobban megismerhesse a funkciót és megalapozott döntést hozhasson.
1. kérdés: Látható az Orion ONE lézere napfényben?

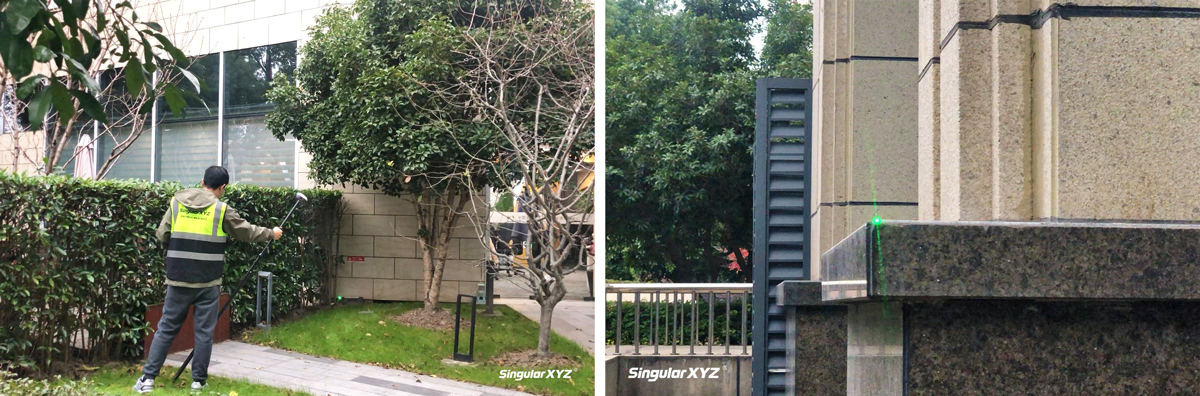

Igen, az Orion ONE zöld lézere kifejezetten a lehető legjobb láthatóságra készült, erős napsütésben is. A tiszta, fényes lézerpont nehéz kültéri körülmények között is megkönnyíti a célzást.
Nézze meg a YouTube-videót a lézer nappali teljesítményéről: [https://youtu.be/RDHzOibKJXU]
2. kérdés: Milyen pontos az Orion ONE lézeres mérése?
Az Orion ONE lézeres mérése centiméteres pontosságot biztosít. A termékadatok szerint 60°-os dőlési tartományban, 5 méteres távolságon a pontosság ≤5,5 cm. Ez az ellenőrzött körülmények között, a tervezési paramétereknek megfelelően elérhető pontosságot jelenti.

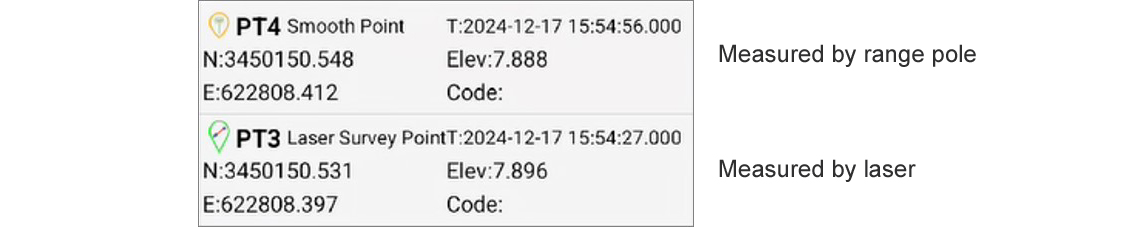

A valós teljesítmény bemutatására videót készítettünk, amelyben ugyanazt a pontot felváltva lézerrel és mérőrúddal mérjük; a rudas méréskor a dőlésfunkciót és a lézert is kikapcsoljuk.
A két módszerrel mért pontkoordináták eltérése 3 cm alatt maradt, szemléltetve a terepi mérés során várható pontosságot.
Nézze meg a YouTube-videót: [https://youtu.be/cEIFRfwtZUM]
Tipp: lézeres célzáskor már a kéz enyhe remegése is befolyásolhatja a pontosságot. Nagy pontossági igényű projektnél kétlábú rúdtámasz használatát javasoljuk a készülék stabilizálására és a pontosabb mérésre.
3. kérdés: Miért korlátozott 10 méterre az Orion ONE lézeres mérési távolsága?
Az Orion ONE ajánlott lézeres mérési távolságát három fő ok miatt célszerű 10 méteren belül tartani; ezek közül az IMU pontossága a legfontosabb.
- Az IMU pontossága, a legfontosabb tényező: a dőlésérzékelő IMU szolgáltatja a célkoordináták trigonometrikus kiszámításához szükséges szögadatokat a lézerrel mért távolság mellett. Ugyanaz a szögeltérés nagyobb távolságon nagyobb mérési hibát okoz. Az IMU kismértékű, például 0,1°-os helyzethibája távolabb lényegesen nagyobb helyzeteltérést eredményez.
- A lézernyaláb széttartása: terjedés közben a nyaláb természetes módon szélesedik, így nő a lézerfolt átmérője. Ez mérési hibát okozhat és csökkentheti a pontosságot.
- A célzás pontossága: nagyobb távolságon nehezebb pontosan tartani a célirányt. A készülék kismértékű mozgása is jelentősen elmozdíthatja a célpontot.
A piacon hosszú hatótávolságú lézeres mérést hirdető egyes RTK-rendszerek pontossága is romlik a távolsággal. Az alábbi kép például egy 100 méteres lézeres hatótávolságú RTK-készülék pontossági adatait mutatja. A ±(8 mm + 3 mm/m) azt jelenti, hogy 100 méternél a vízszintes pontosság, célzási hiba nélkül, legalább ±30,8 cm lesz. Ezért javasoljuk a 10 méteren belüli mérést az optimális pontossághoz.
* Egy piacon kapható, „100 m hatótávolságú” lézeres RTK pontossági paramétere.
Az Orion ONE kamerás és lézeres RTK-vevőről további információ az alábbi hivatkozáson:
