Tech Chat | AB‑vezetővonal felmérése automata kormányzási rendszerekhez

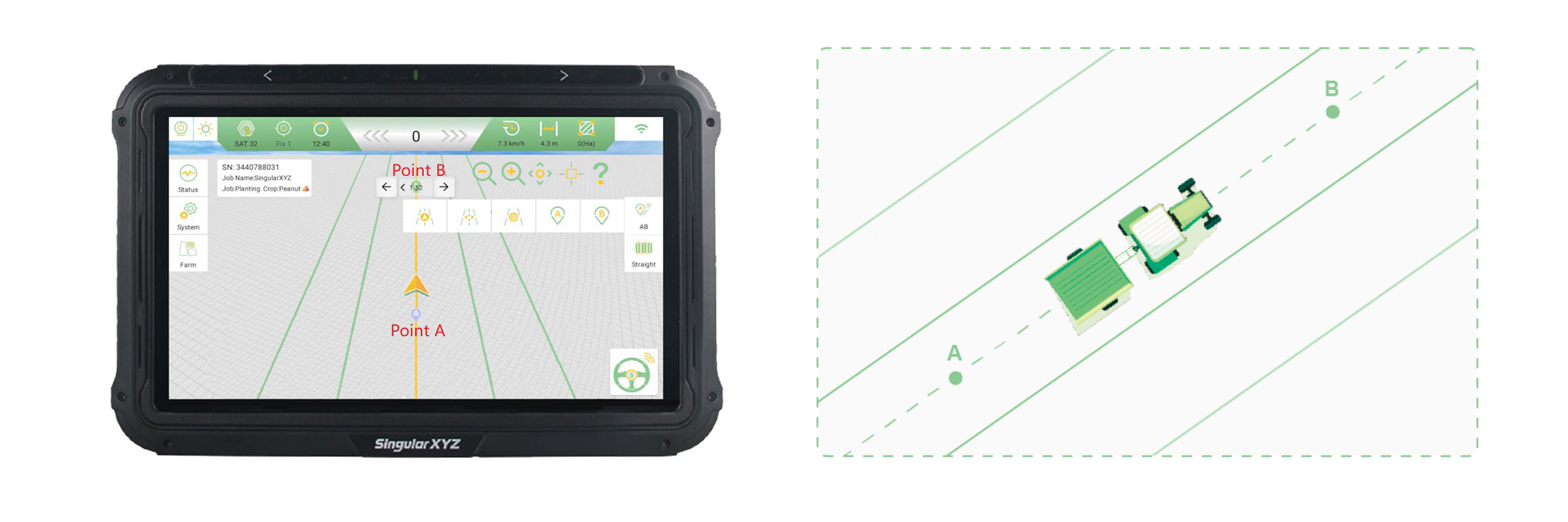

Mezőgazdasági automata kormányzási rendszer használatakor az első feladat a nyomvonal létrehozása. A szokásos egyenes vonalú üzemmódban általában a vonal elejére vezetjük a traktort az A pont, majd a végére a B pont rögzítéséhez. A szoftver e két pont alapján hozza létre az automata kormányzás nyomvonalát.

Nagy gazdaságokban azonban jelentős üzemanyag-pazarlást jelenthet pusztán a nyomvonal létrehozásáért végighajtani a területen. Ezért hasznos egy hordozható GNSS-terminál, amellyel az AB-egyenes felmérhető és az automata kormányzási rendszerbe importálható. A hordozható GNSS-vevő emellett a gazdaság és a táblák határainak felmérését is segíti az intelligens gazdálkodáshoz.

Ebben a cikkben azt mutatjuk be, hogyan hozható létre az automata kormányzási nyomvonal hordozható GNSS-vevővel.

Előkészületek:

• SAgro100 automata kormányzási rendszer.

• Hordozható GNSS-terminál, például P1 GNSS-vevő, T8 Pro táblagép vagy Y1 GNSS-vevő.

• SingularPad terepi mérőszoftver.

1. lépés: Az AB-egyenes felmérése

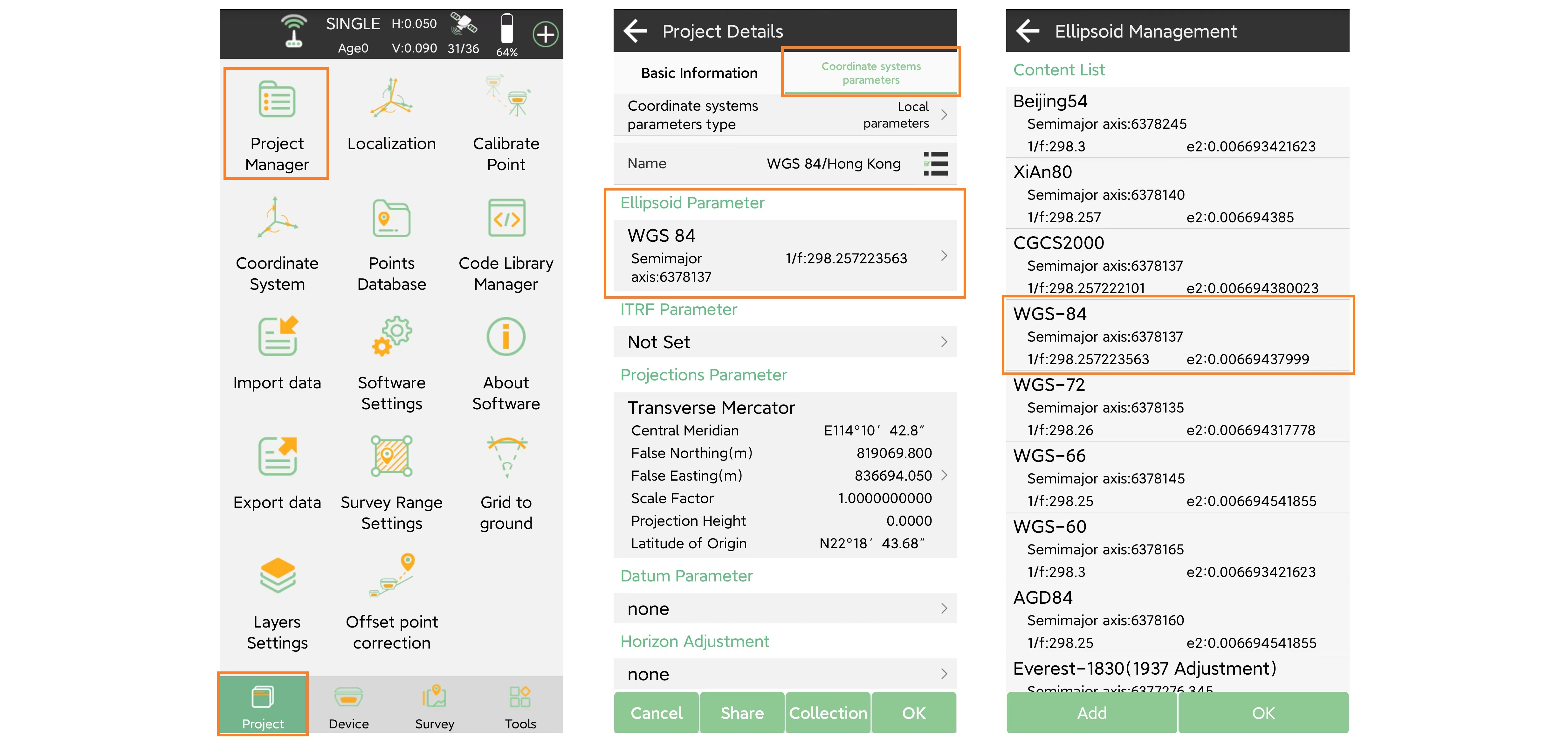

Hozzon létre új projektet, és az Ellipsoid Parameter értékét állítsa WGS-84-re. A többi beállításnál megtarthatja az alapértelmezett értékeket.

Csatlakoztassa a hordozható terminált a SingularPad szoftverhez, és érjen el fix RTK-megoldást. A részletes lépéseket a YouTube-oktatóvideók ismertetik:

SingularPad útmutató | EszközcsatlakoztatásSingularPad útmutató | PDA CORS munkamód

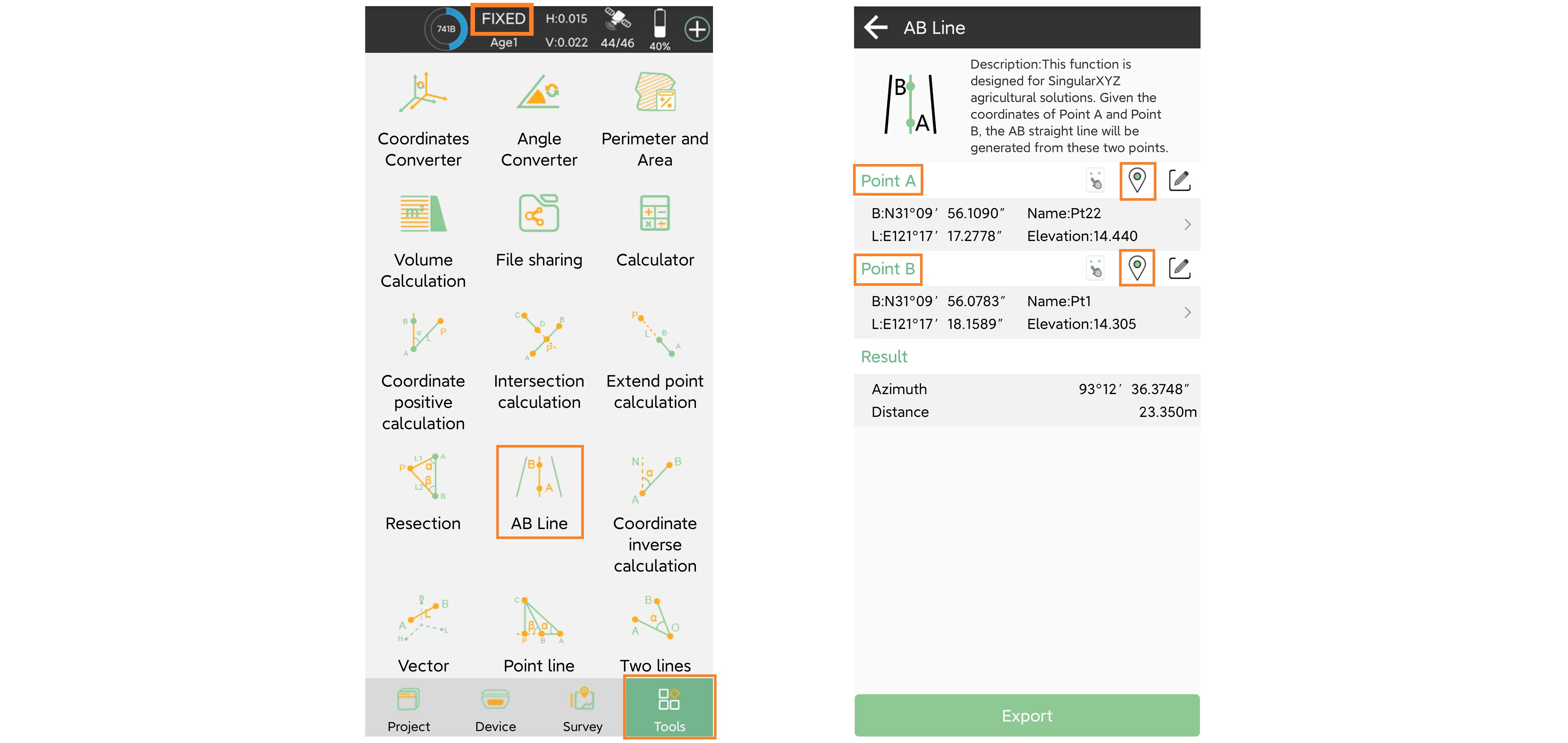

Nyissa meg a Tools >> AB Line menüpontot, menjen a vezetővonal elejére, és rögzítse az A pontot, majd mérje meg a B pontot.

2. lépés: Az AB-egyenes exportálása

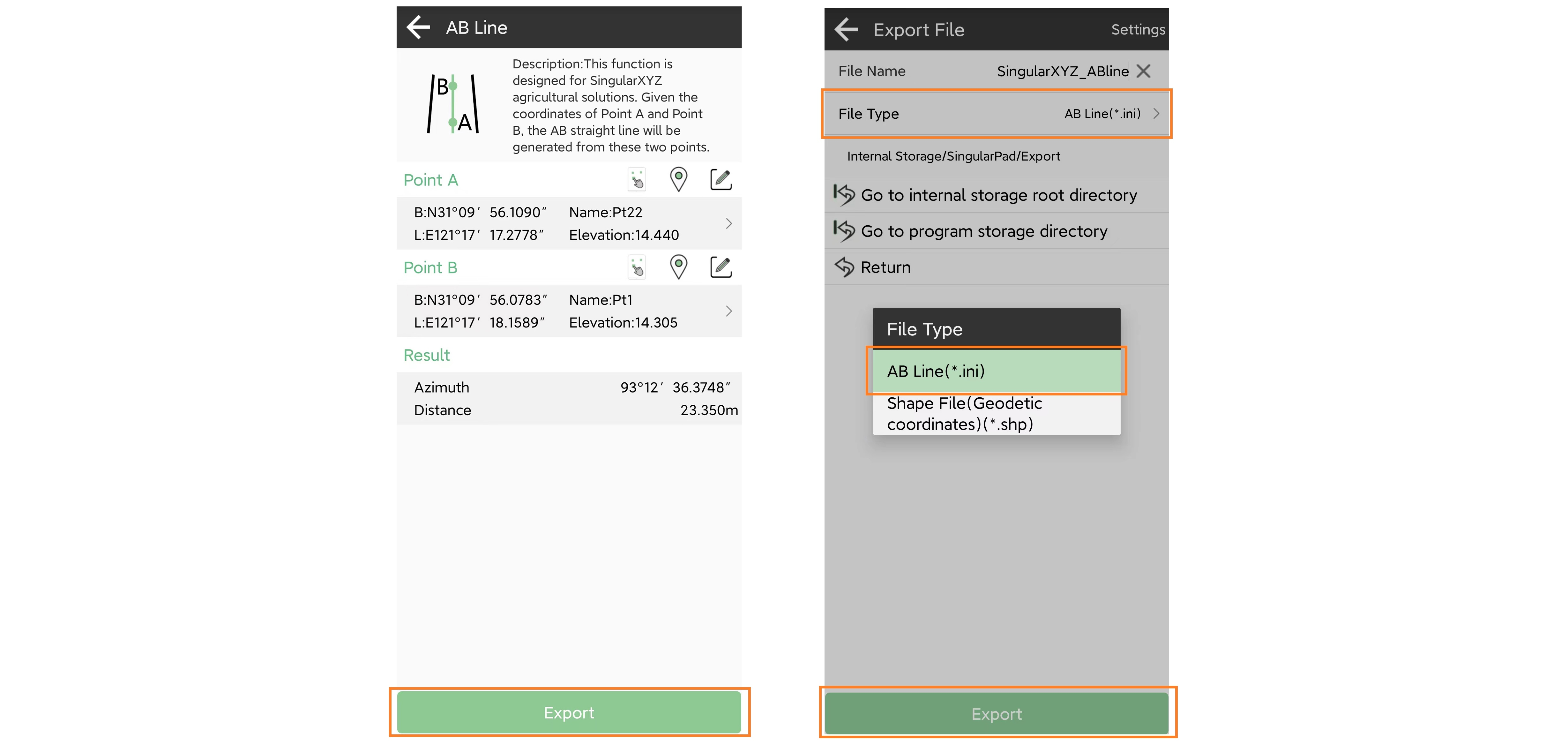

Az Export gombbal exportálja az AB-egyenest tartalmazó fájlt. SAgro100 automata kormányzási rendszerhez a *.ini fájltípust válassza. Más automata kormányzási rendszerhez a *.shp formátumot választhatja.

3. lépés: Az AB-egyenes importálása

Másolja az AB-egyenest tartalmazó fájlt USB-meghajtóra, majd csatlakoztassa a meghajtót a T10 táblagéphez.

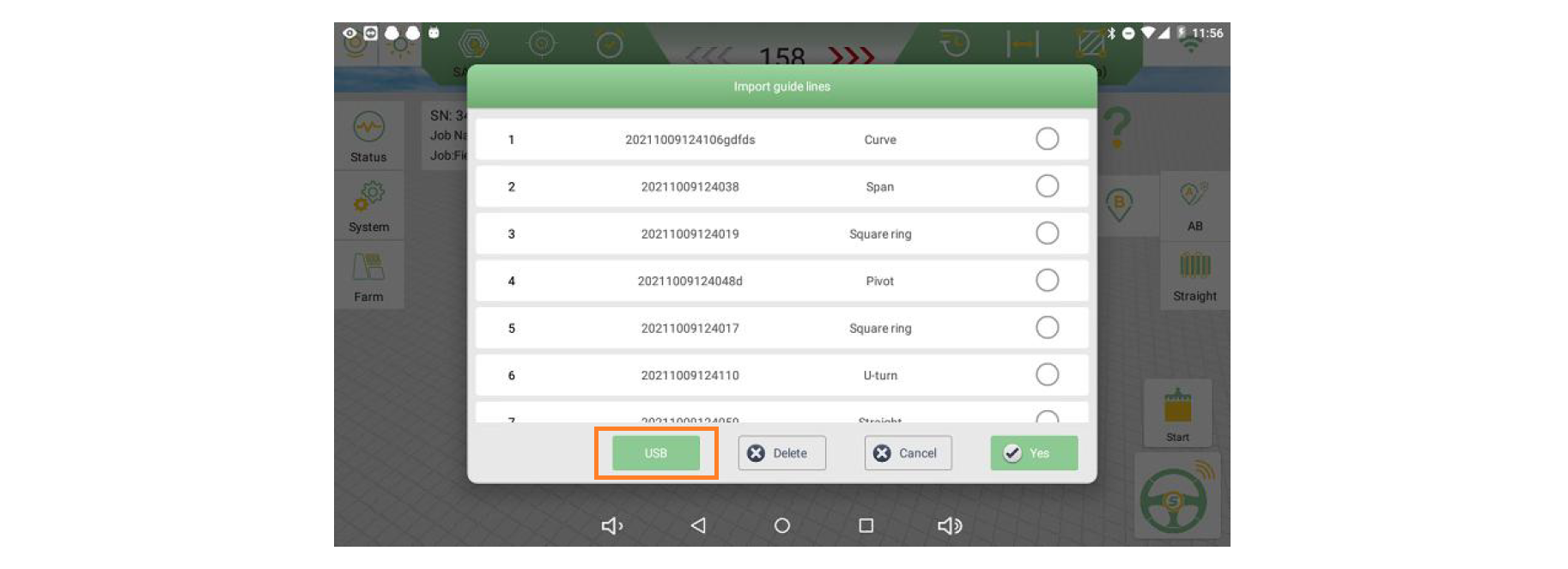

Nyissa meg az SAgro100 rendszerszoftverét, majd az AB >> Manage >> USB menüpontban importálja a meglévő AB-egyenest az USB-meghajtóról. Ezután megkezdheti az automata kormányzású munkát.

A fentieken kívül a SingularXYZ SingularSurv szoftvere is használható AB-vezetővonal mérésére. A GYIK-dokumentumért forduljon támogatási csapatunkhoz a support@singularxyz.com címen.

Tudjon meg többet a SingularXYZ AB-vezetővonal-felmérési megoldásáról.
