Tech Chat | Az RTK rádiós üzemmódjának beállítása a zökkenőmentes felméréshez
A mindennapi RTK-felmérés során általában GSM- vagy rádiókapcsolaton továbbítjuk a korrekciós adatokat a bázistól a roverhez. A GSM-módhoz képest a rádiós mód paraméterei – például a soros port átviteli sebessége, a rádiós átviteli sebesség, a csatorna és a frekvencia – nehezebben értelmezhetők. Ebben a cikkben ezeket a fogalmakat tisztázzuk az RTK rádiós módjának egyszerűbb beállításához.
A soros port átviteli sebessége
Külső rádiós módba állított bázisállomásnál különösen fontos a soros port átviteli sebessége. Ez a paraméter az RTK-eszköz és a külső rádió közötti, 7 pólusú csatlakozókkal ellátott soros kábelen történő adatátvitel sebességét jelöli.
A megfelelő átviteli sebesség kiválasztása:
Lehetőségek: 4800, 9600, 19200, 38400, 57600, 115200.
Az egyezés alapvető: a hatékony kommunikációhoz a bázison és a roveren azonos átviteli sebességet állítson be.
Vegye figyelembe az adatmennyiséget: az átviteli sebességet az átvitt adatok mennyiségéhez kell igazítani. Túl alacsony értéknél az adatátvitel hiányos lehet.
Számítási mód:
Mértékegység-átváltás: soros átviteli sebesség ÷ 10 ÷ 1024 = KB/másodperc.
Példa: 9600 bps soros átviteli sebesség = 9600/10/1024 KB/s = 0,96 KB/sAjánlás: a BDS megnövekedett adatigényéhez 19200 feletti átviteli sebességet válasszon.

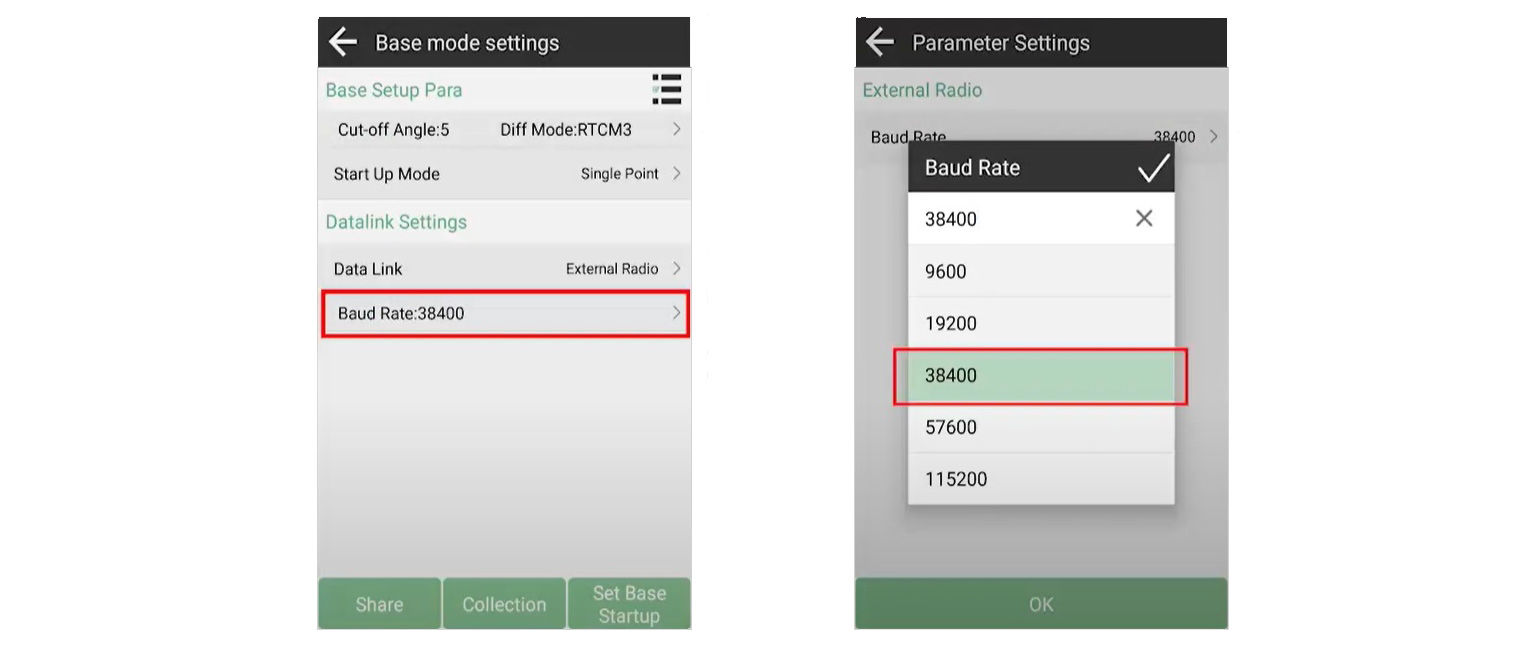

Gyakorlati tipp: a SingularXYZ SDL1 külső rádió alapértelmezett átviteli sebessége 38400. Az optimális működéshez a bázisállomáson is ezt állítsa be.
Rádiós átviteli sebesség és protokollok
A soros átviteli sebességtől eltérően a rádiós átviteli sebesség a vezeték nélküli adatátvitel sebességét határozza meg, és a beépített rádiós módban használatos. A megfelelő egyensúly fontos: a nagyobb sebesség több adat gyorsabb átvitelét teszi lehetővé, de a jel hullámhosszával kapcsolatos tényezők miatt rövidebb hatótávolsággal jár.
Fontos szempontok:
Egyező protokoll: a hatékony kommunikációhoz a bázisnak és a rovernek azonos rádióprotokollt és rádiós átviteli sebességet kell használnia.
Példa: a LoRa-rádiós SingularXYZ Y1 GNSS-vevő 500/11000/12500/15500/18000 bps átviteli sebességeket kínál. A hagyományos rádiós lehetőségek között 9600/19200 bps és például Transparent, TT450S protokollok szerepelnek.
Megjegyzés: a LoRa-rádiós vevők rádiós módban nem kompatibilisek a hagyományos rádiós vevőkkel.
Rádiócsatornák és frekvenciák

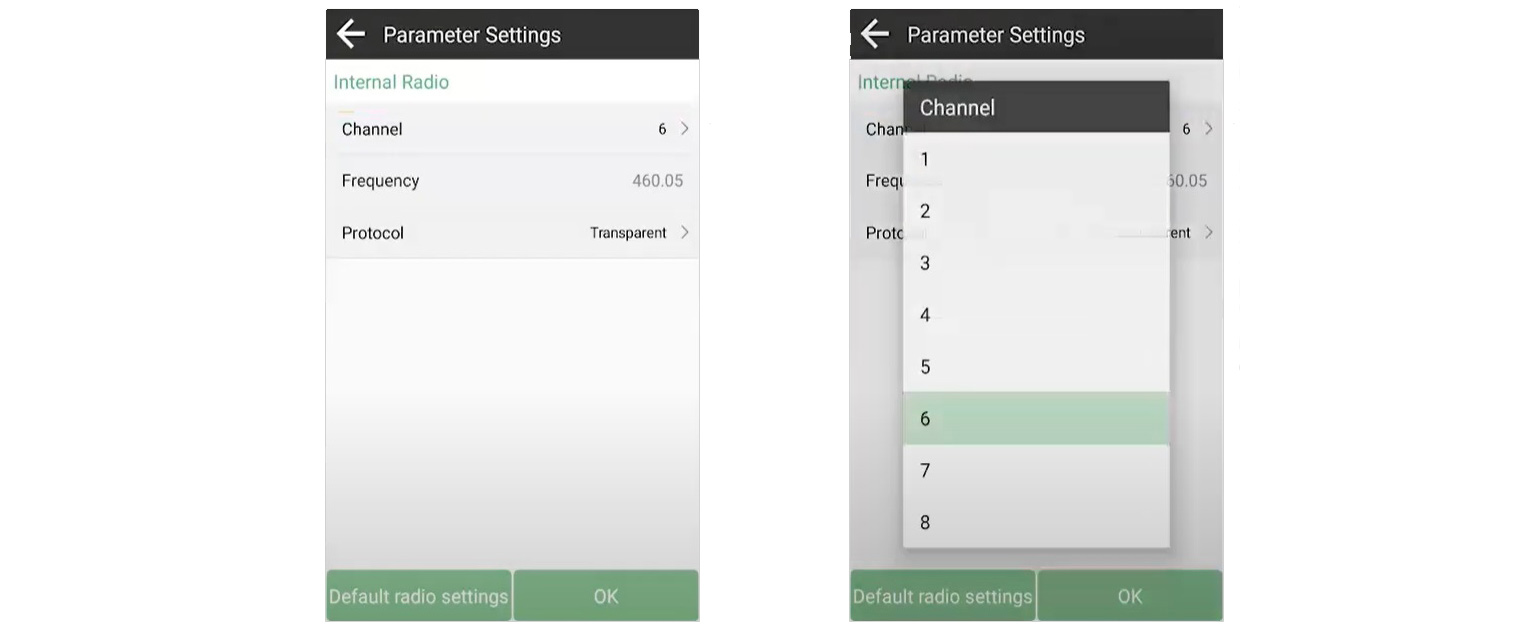

A SingularXYZ készülékek 1–9. csatornájának frekvenciája rögzített (454,05–463,05 MHz), további csatornák pedig egyedileg beállíthatók. Egyedi csatornák használatakor a bázis és a rover frekvenciájának egyeznie kell.
Használati útmutatás

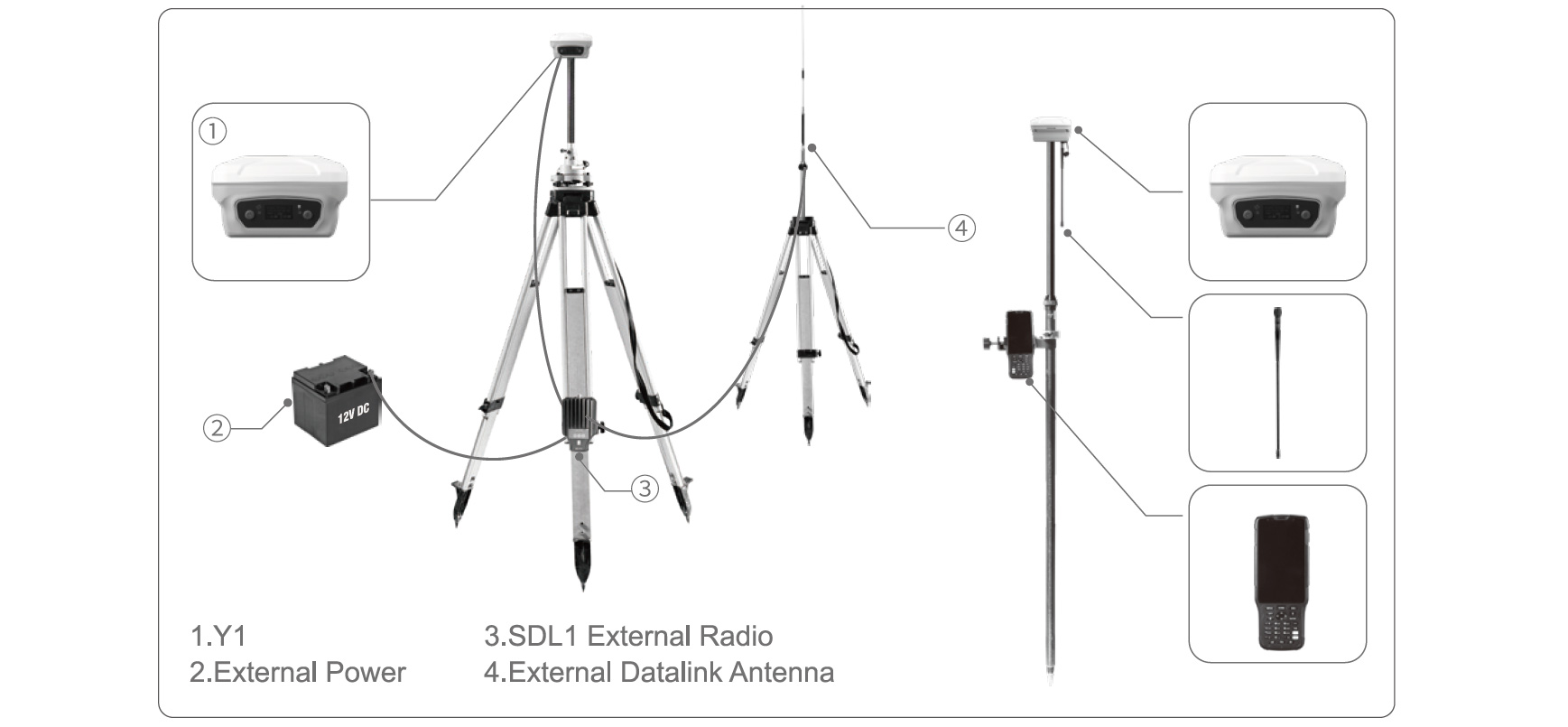

RTK külső rádiós mód: a bázisállomás és a külső rádió között biztosítsa a soros átviteli sebesség, a rádióprotokoll, a rádiós átviteli sebesség és a frekvencia egyezését.
RTK beépített rádiós mód: a bázis és a rover rádióprotokollját és frekvenciáját állítsa azonosra.
Tudjon meg többet a SingularXYZ rádiós üzemmódot kínáló RTK-vevőiről.
