Tech Chat | Az S20 beállítása CORS‑referenciaállomásként

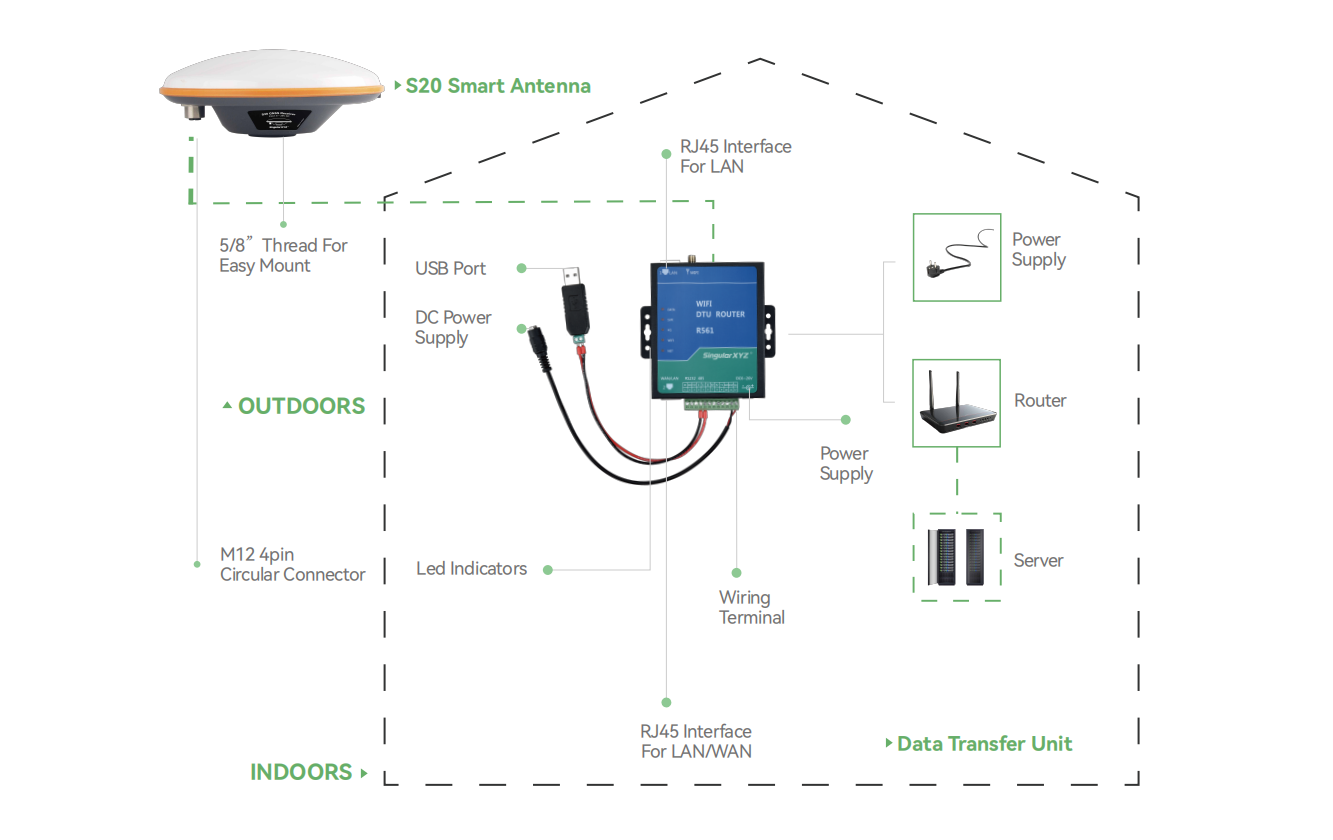

Az S20 nagy pontosságú, minden műholdrendszert követő GNSS-feldolgozóegységgel és több üzemmóddal rendelkezik. Bár nincs benne beépített hálózati modul, és önállóan nem tud hálózatra csatlakozni, az S20 CORS-megoldásához adatátviteli egység (DTU) tartozik. Ezzel a készülék GNSS-korrekciókat továbbíthat a hálózatba, és CORS-hálózati referenciaállomásként működhet.

Ebben a cikkben lépésről lépésre bemutatjuk az S20 hálózati bázisállomásként, illetve CORS-állomásként történő beállítását.

A bázisadatok feltöltése előtt

Készítse elő a következőket:

• S20 és DTU-eszköz.

• A szükséges konfigurációs kábelek.

• Két Ethernet-kábel.

1. A csatlakozások kialakítása

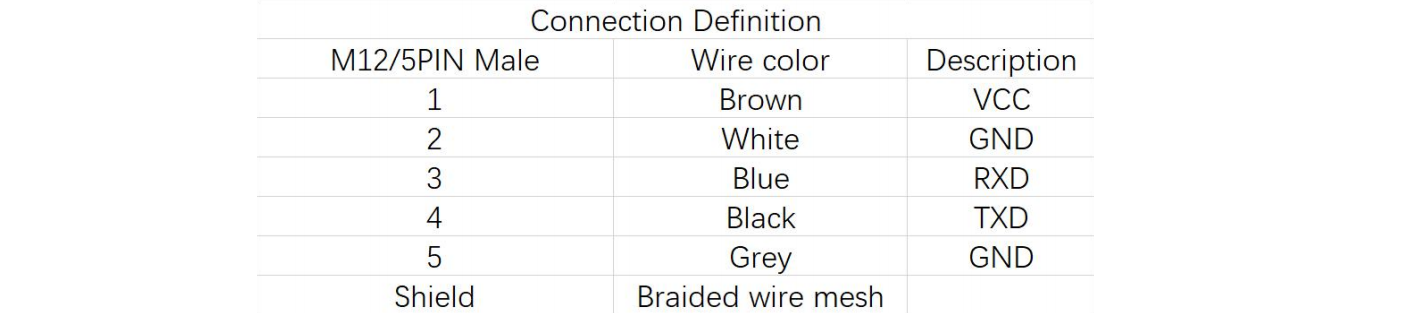

Az S20 kábelének egyik végén 5 pólusú csatlakozó található a GNSS-vevőhöz, a másik végén pedig öt színes vezeték. Ezeket a meghatározott bekötési rajz szerint kell a DTU-hoz csatlakoztatni.

Megjegyzés: A konfiguráláshoz külön USB-s soros csatlakozó szükséges, amely nem része az alapcsomagnak.

A bekötés után a SingularConfig DTU Tool segítségével megkezdheti a DTU-útválasztó konfigurálását.

2. Csatlakozás a DTUconfigTool programhoz

A DTU Tool az alábbi kapcsolatokat támogatja:

• USB-s soros port, külön beszerzendő eszközzel.

• Hálózati/Ethernet-port.

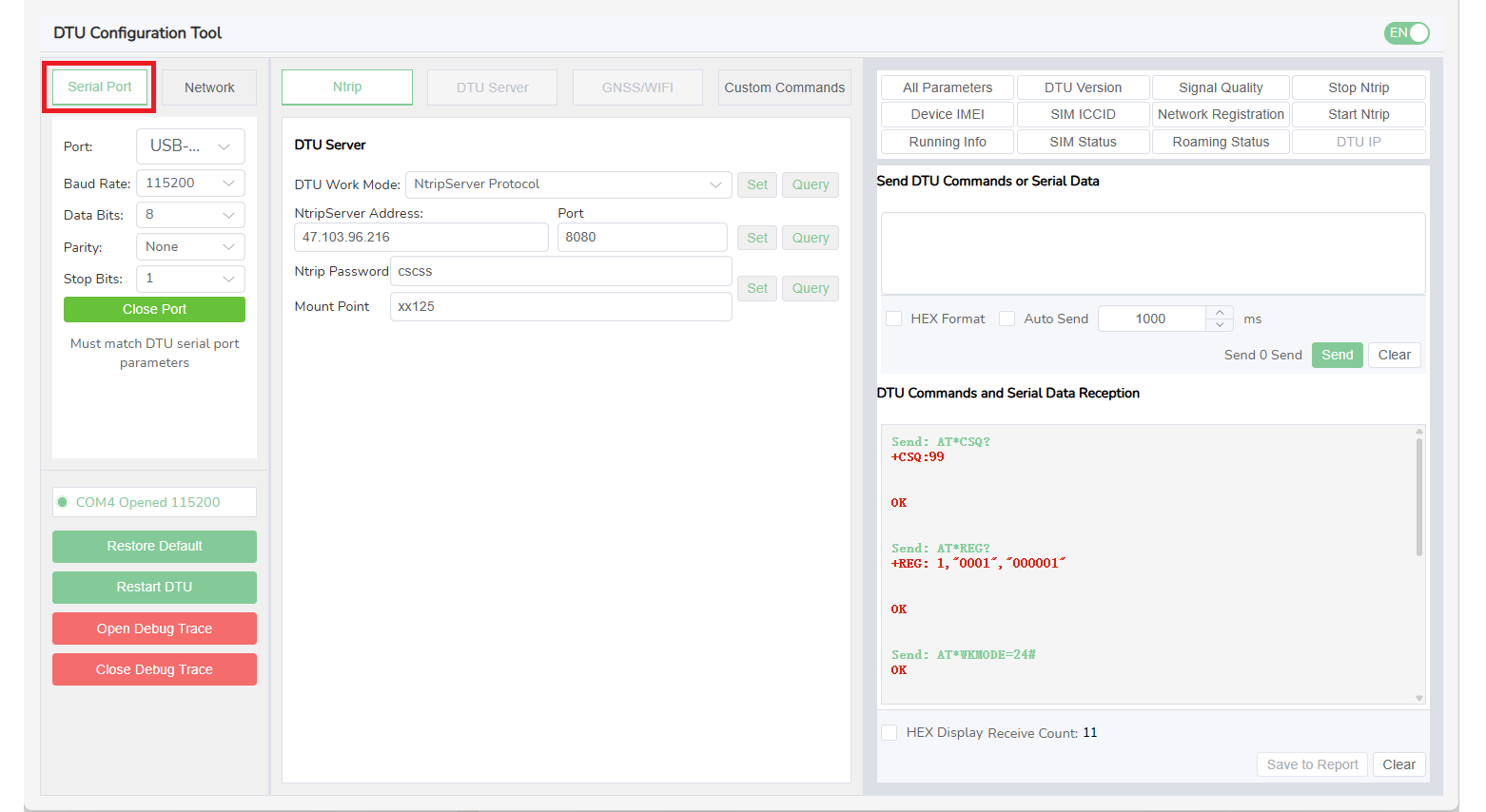

Soros kapcsolat: USB-n csatlakoztassa a DTU-t a számítógéphez, és a programban válassza a „Serial Port” lehetőséget.

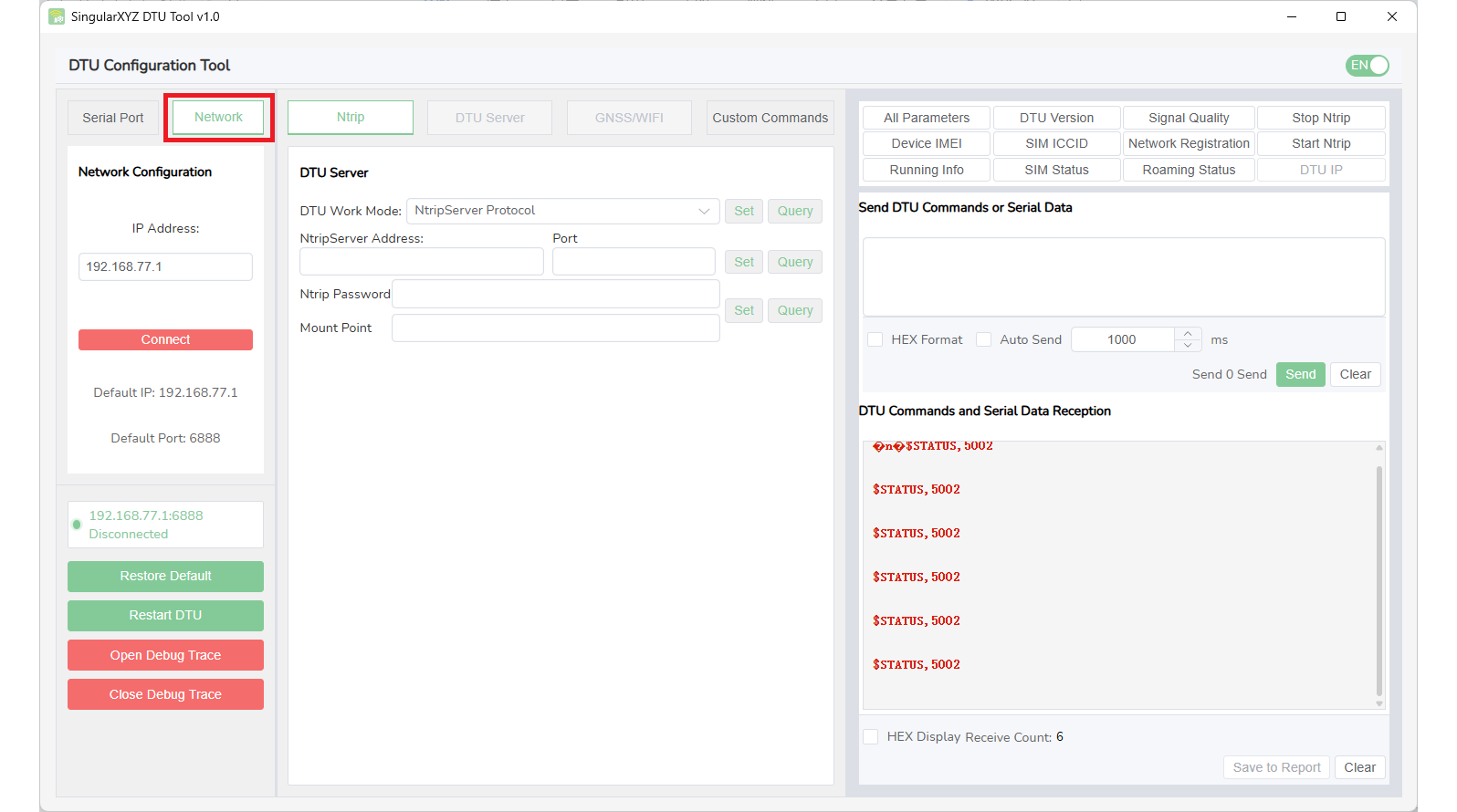

Hálózati kapcsolat: Ethernet-porton csatlakoztassa a DTU-t a számítógéphez, és válassza a „Network” lehetőséget. A kapcsolódáshoz adja meg a DTU alapértelmezett átjáróját. Ez rendszerint 192.168.77.1, és általában nem igényel módosítást.

Tipp: Általában a hálózati kapcsolat ajánlott, mert így nincs szükség külön USB-s soros csatlakozóra.

A kapcsolat létrejötte után megkezdheti a konfigurálást.

3. Beállítás a DTUconfigTool programban

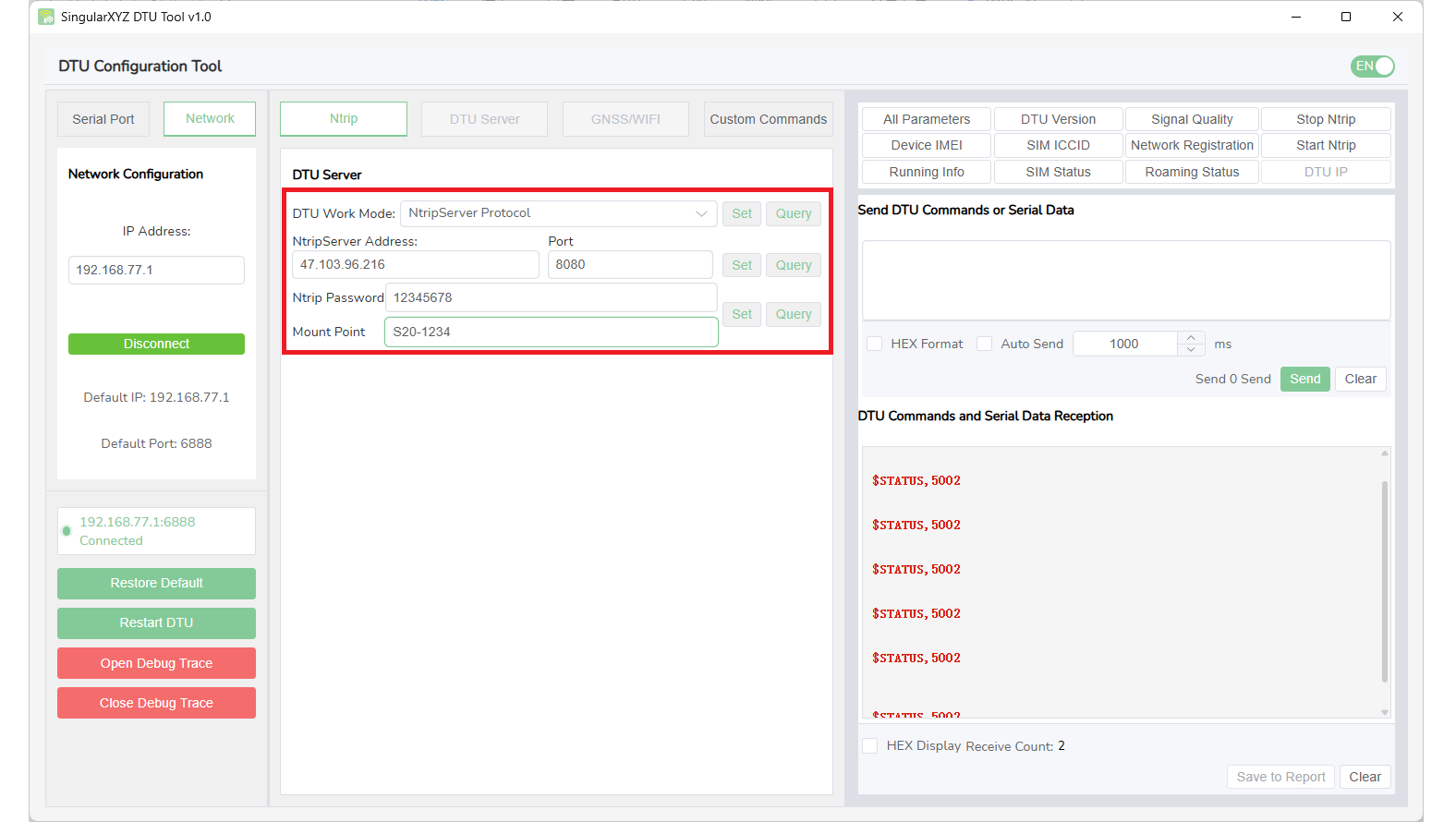

• Saját kiszolgáló vagy NTRIP-caster esetén adja meg a kiszolgáló IP-címét és portját a megfelelő mezőkben, majd a helyes jelszót és csatlakozási pontot.

• Teszteléshez használhatja a SingularXYZ nyilvános kiszolgálóját. Az IP-címet és a portot az alábbi ábra útmutatása szerint állítsa be; a jelszót és a csatlakozási pontot saját választása szerint adhatja meg.

4. Beállítás a SingularPad szoftverben

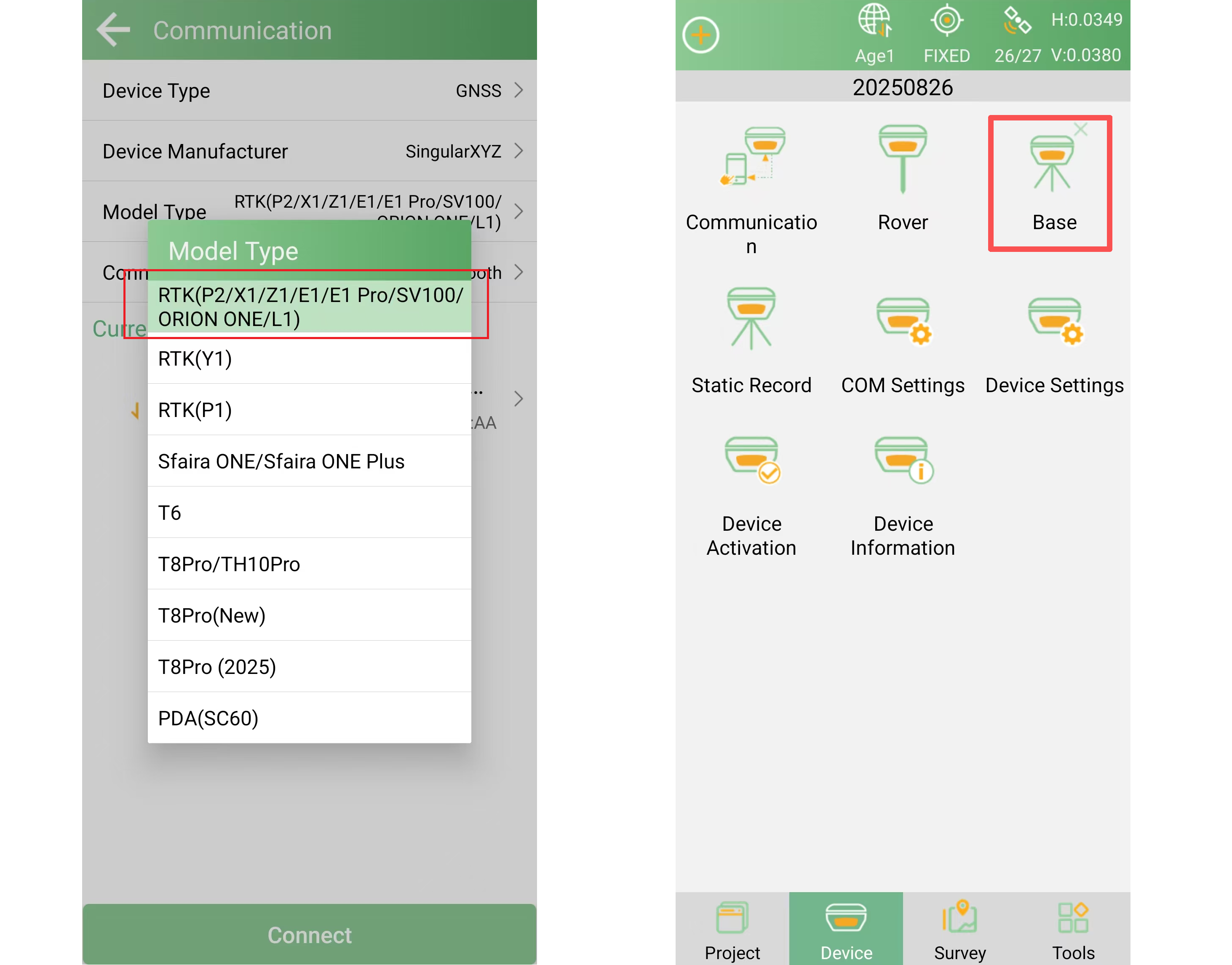

Bluetooth-on csatlakoztassa az S20-at a SingularPadhez. A Model Type értékét az alábbi ábra szerint válassza ki. Kapcsolódás után a Device >> Base menüpontban végezze el a beállítást.

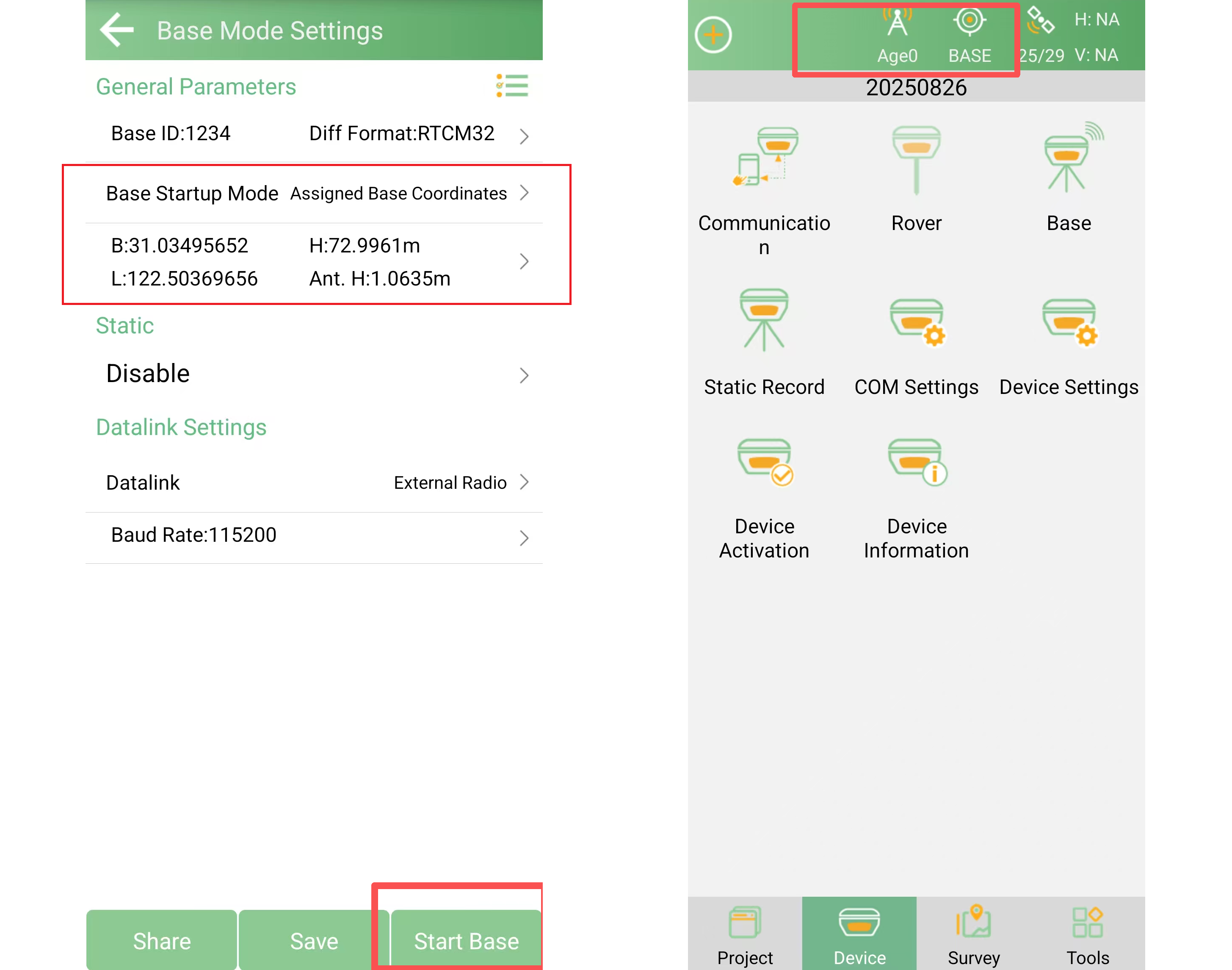

A Base Startup Mode értéke legyen Assigned Base Coordinates, majd adja meg az S20 bázisállomás felállítási helyének ismert koordinátáit.

A Start Base gombbal alkalmazza a beállításokat. Sikeres indítás után a bázis állapota megjelenik a szoftver felső állapotsávjában.

Megjegyzés: Ez a lépés a báziskoordináták megadására és a bázisüzemmód aktiválására szolgál; az itt megadott adatkapcsolati beállítások nem érvényesek.

Befejezés

A bázisállomás sikeres elindításával és az adatfeltöltés megkezdésével létrejön az S20 hálózati bázisállomás.

Tipp: A bázisadatok feltöltésének beállítása után a DTU és a számítógép kapcsolata biztonságosan bontható.

További információ az S20 CORS-megoldásról: S20 költséghatékony CORS megoldás
