Az SV100 GNSS-vevő fél évvel ezelőtti megjelenése óta sok felhasználó érdeklődött iránta, és kedvező visszajelzések érkeztek róla. A legtöbben CORS- vagy monitoringprojektjük referenciaállomásaként használják.
Az SV100-felhasználók referenciaállomásainak kiépítésekor az egyik leggyakoribb kérdés: használjak-e fojtógyűrűs antennát az SV100-hoz? Milyen előnyei vannak a geodéziai antennához képest?
Mai cikkünkben röviden bemutatjuk a fojtógyűrűs antennát, hogy segítsünk a döntésben.
Mi a fojtógyűrűs antenna?

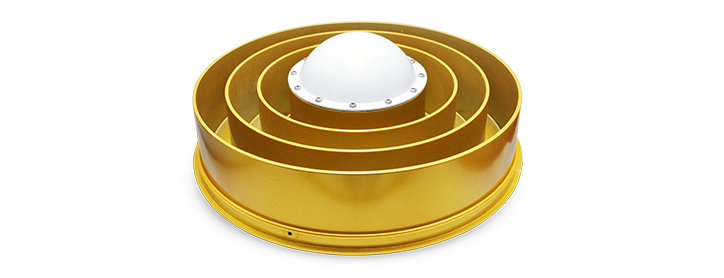

A fojtógyűrűs antenna szerkezeti kialakítása világszerte bizonyítottan hatékonyan csökkenti a legtöbb többutas jel erősségét. Kör alakú gyűrűből és benne több résből vagy horonyból áll; ezek hullámvezetőként működve kioltják a visszavert jeleket. A gyűrű rendszerint vezető anyagból, például fémből készül, és a zavarás további csökkentése érdekében földsík fölött helyezkedik el.
A fojtógyűrűs antenna olyan GNSS-antenna, amelyet a többutas interferencia mérséklésére terveztek. Mélysége rendszerint negyed hullámhossz, hogy nagy impedanciájú felületet hozzon létre, amely megakadályozza a felületi hullámok terjedését az antenna közelében és a nem kívánt módusok gerjesztését. Ennek eredménye nagyon egyenletes, szabályozott sugárzási karakterisztika, csekély érzékenységgel a többutas terjedésre.
Mi a többutas interferencia?

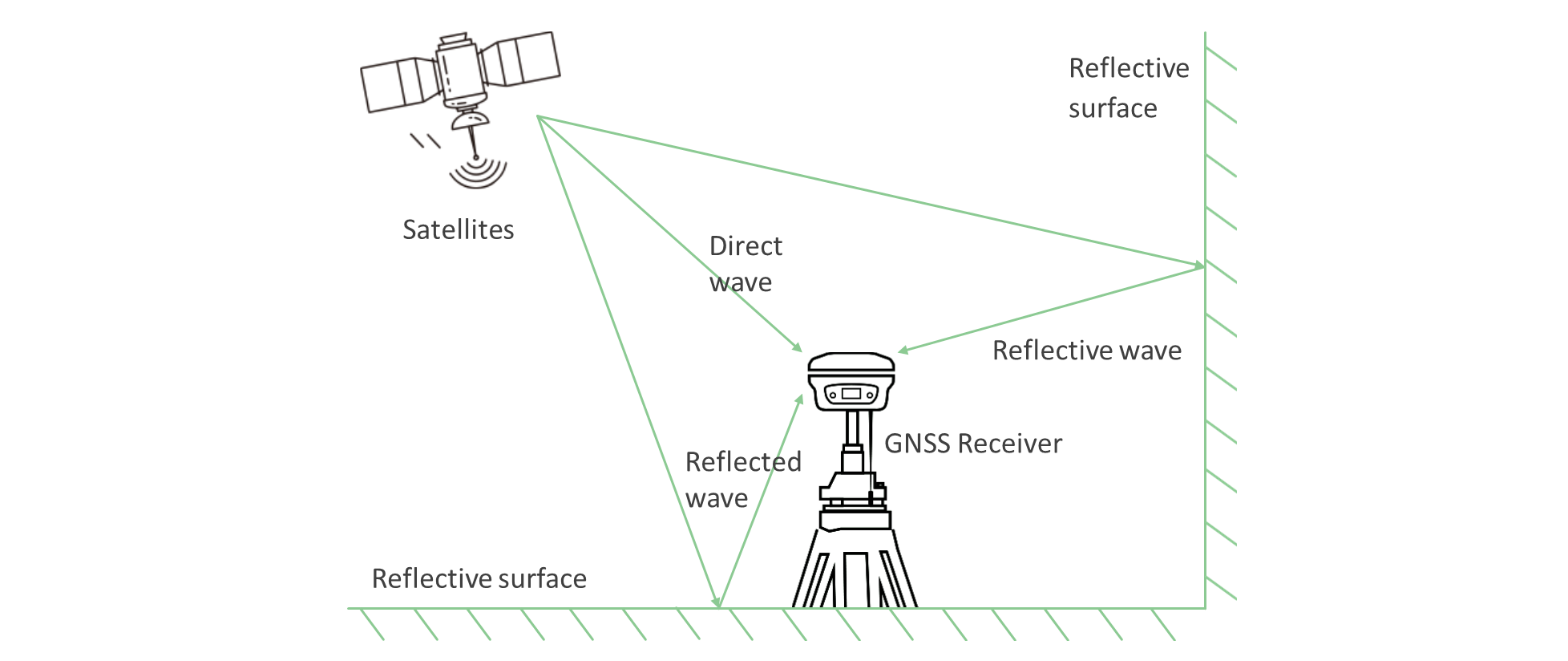

Többutas interferencia akkor keletkezik, amikor a műholdjel egy felületről – például épületről vagy járműről – visszaverődik, és különböző időpontokban érkezik az antennához, hibát okozva a GNSS-mérésben.
Amikor a GNSS-jelek elérik a fojtógyűrűs antennát, a gyűrűk közötti réseken keresztül az antennaelemhez jutnak. A visszavert jeleket viszont a gyűrűk blokkolják, így az antennaelem nem veszi őket. Ez segít biztosítani, hogy az antenna csak a GNSS-műholdak közvetlen jeleit fogadja, ami pontosabb helymeghatározást eredményez.
A fojtógyűrűs antennákat ezért gyakran használják nagy pontosságú GNSS-alkalmazásokban – például országos CORS-hálózatokban és nagy monitoringprojektekben – a többutas terjedési hiba csökkentésére.
Nélkülözhetetlen a fojtógyűrűs antenna?

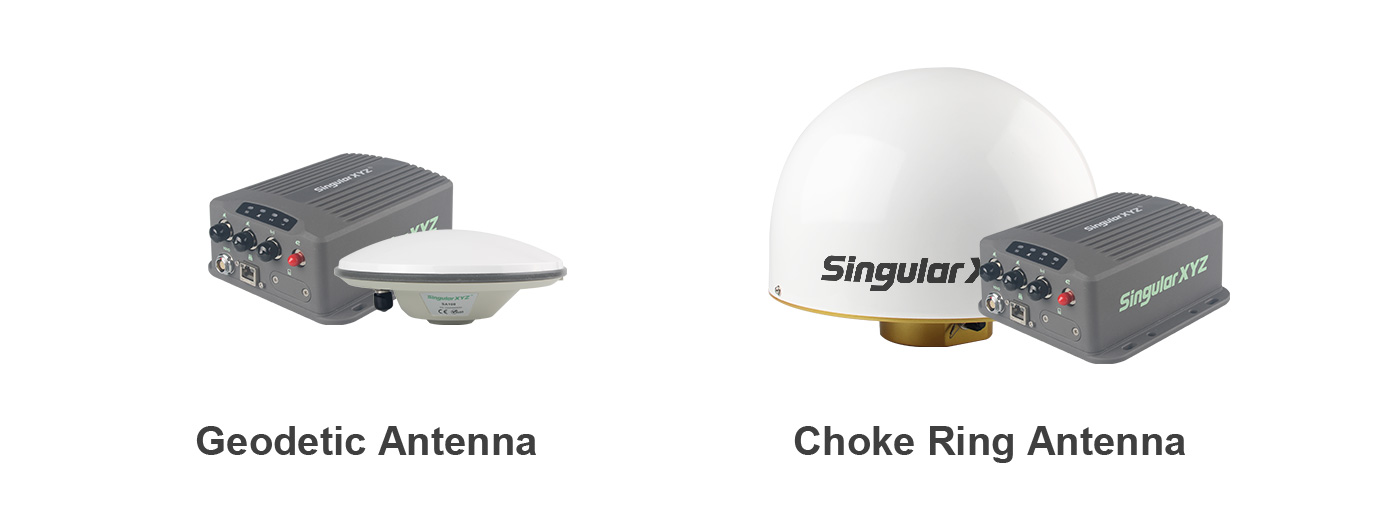

A fojtógyűrűs antenna mellett létezik egy kisebb GNSS-antennatípus is, amely referenciaállomásoknál használható: a geodéziai antenna. A piaci visszajelzések alapján ez is jól teljesít, és ajánlható választás.
A geodéziai antennához képest a fojtógyűrűs antenna egyértelműen professzionálisabb megoldás. Ennek megfelelően az ára is jelentősen magasabb: általában a geodéziai antenna árának négyszerese vagy ötszöröse.
Megfelelő költségkerettel rendelkező, professzionális CORS-hálózatot tervező felhasználóknak tehát a fojtógyűrűs antenna az elsődleges választás. Ha viszont saját használatú állomást épít, szigorú projektkövetelmények nélkül, a geodéziai antenna költséghatékony megoldást kínál.
A SingularXYZ SA100 geodéziai antennája és SA500 fojtógyűrűs antennája eltérő igényeit is kiszolgálja.
SA500 fojtógyűrűs GNSS-antenna
SA100 GNSS-antenna
