Tech Chat | Hasznos GIS‑funkció: Zigzag a SingularPad szoftverben
A földrajzi elhelyezkedés a valós világ minden objektumának alapvető jellemzője. A térinformatikai szolgáltatások (GIS) ezért életünkhöz szorosan kapcsolódó alkalmazásokat támogatnak, például a várostervezést, a természeti erőforrások kezelését, a városi közműhálózatok nyilvántartását, az építészeti tervezést, a logisztikát, az önvezetést és más térképi adatokra épülő feladatokat.
A GNSS fejlődésével az RTK a GIS-adatgyűjtés alapvető eszközévé vált. RTK terepi szoftverünkben is megtalálhatók a koordinátamérés, a kódolás, az automatikus térképezés és az eredményexport funkciói.
Ebben a cikkben a ZigZag funkciót mutatjuk be, amely az objektumok felmérését segíti. Munka közben automatikusan váltja az objektumkódokat, így a földmérő jobban figyelhet környezetére. Főként vonalas objektumok felmérésekor hasznos. Az alábbi példán keresztül tekintjük át alkalmazási helyzeteit és használatát.
Alkalmazási helyzetek
Az alábbi ábrán látható út menti munkánál a GIS-adatgyűjtést végző szakembereknek jellemzően az út különböző részletpontjait – például a járdát, a szegélyt és az úttengelyt – kell felmérniük a rajz elkészítéséhez.
Ilyen hosszú vonalas felmérésnél gyakran felváltva kell mérni ezeket az objektumokat. A Zigzag automatikusan váltja az objektumkódot, így a földmérő a kódváltás helyett az elhaladó járművekre figyelhet. Ez biztonságosabbá és hatékonyabbá teszi a munkát.
Hogyan mérjük fel ezt az utat?
Először határozzuk meg a mérési közöket, például 10 métert. Az út egyik oldaláról indulva sorban mérjük fel az út részletpontjait, amíg a másik oldalra érünk. Az első keresztmetszet befejezése után haladjunk 10 métert, majd a túloldalról indulva mérjük fel a következő keresztmetszetet. Így folytassuk a munkát.
A sorrend: bal → jobb → 10 méter előre → jobb → bal → 10 méter előre → bal → jobb…, az alábbi ábra szerint.
Hogyan használható ehhez a SingularPad Zigzag funkciója?

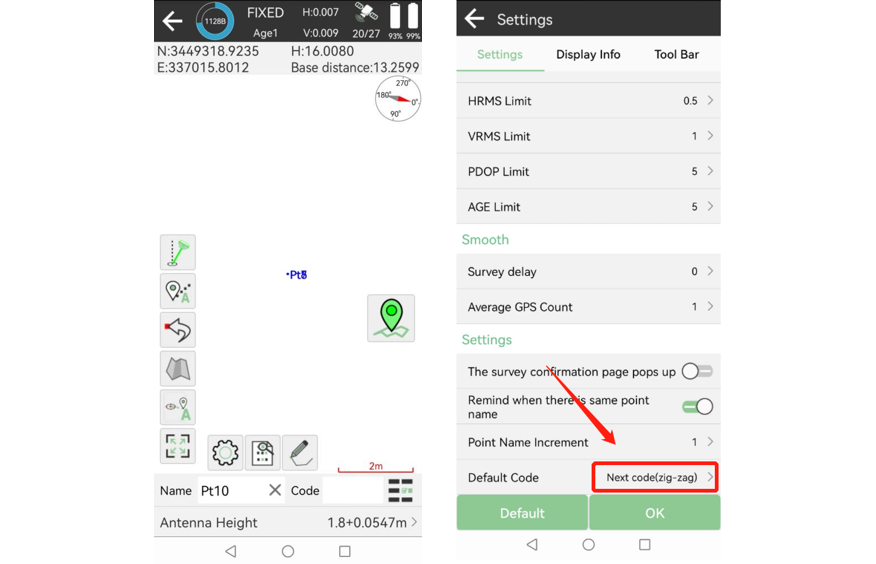

Először Bluetooth-kapcsolaton keresztül csatlakoztassa a vevőt a SingularPad szoftverhez, és várja meg a rögzített RTK-megoldást. Ezután nyissa meg a Point Survey felületet, majd a Settings beállításokat, és alul engedélyezze a zigzag funkciót.

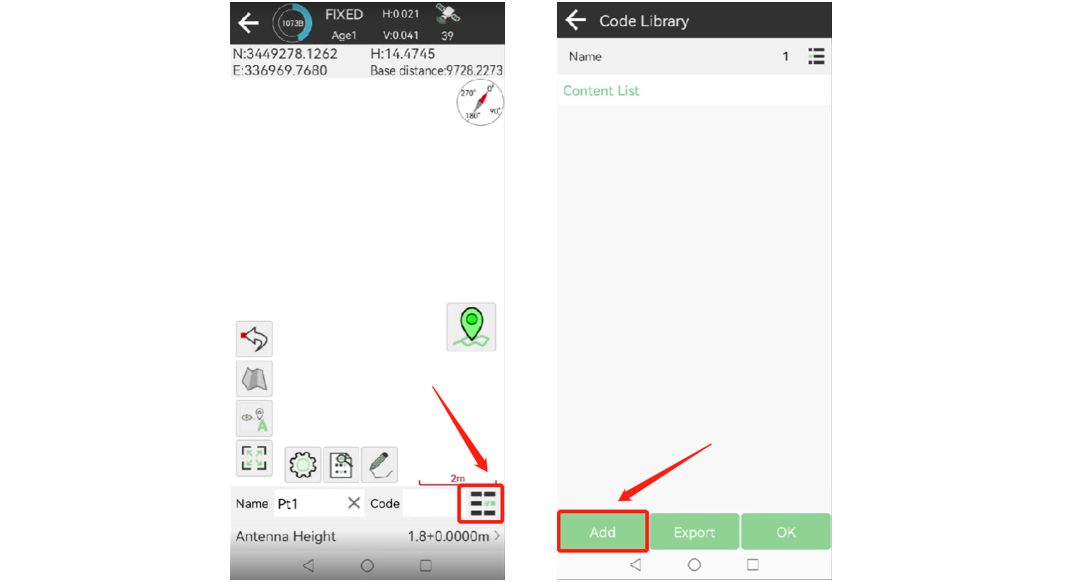

Ezután a Code listára kattintva adja hozzá a kódokat.

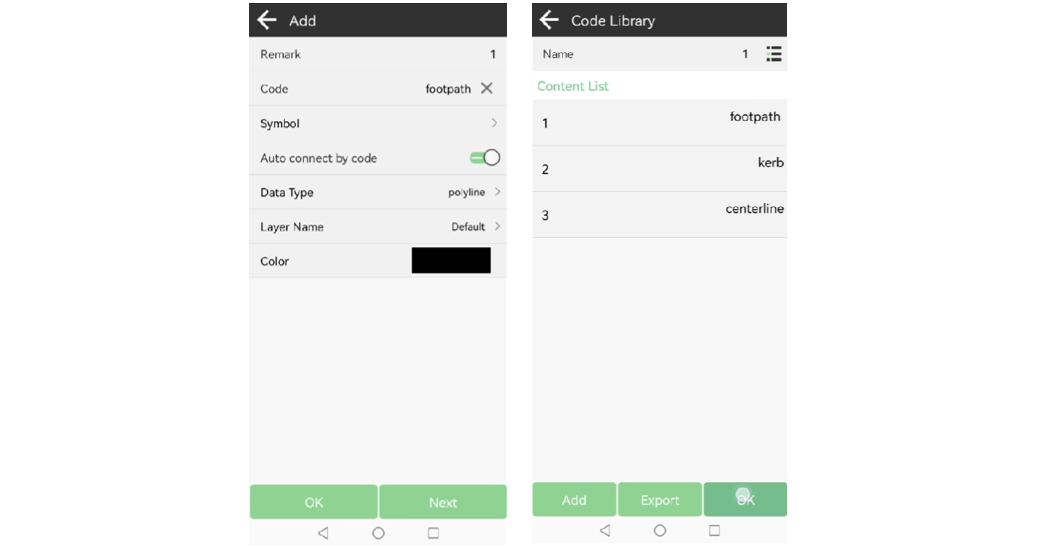

Megjegyzés: A szegély, a járda és az úttengely egyaránt vonalas objektum. Létrehozásukkor ezért a polyline típust válassza, és így hozza létre a három kódot.
Térjen vissza a mérési felületre, válassza ki az egyik kódot, adja meg a vonal nevét, majd mérjen.
Az első kód például footpath, a vonal neve pedig 1. A Measure gombbal mérje meg az első, P1 pontot, amely az első járdavonal kezdőpontja.
Ezután válassza a kerb kódot, állítsa a vonal nevét 1-re, majd a Measure gombbal mérje meg a P2 pontot, az első szegélyvonal kezdőpontját.
Ezután válassza a center line kódot, állítsa a vonal nevét 1-re, majd a Measure gombbal mérje meg a P3 pontot, az első tengelyvonal kezdőpontját.
Ezután válassza a kerb kódot, állítsa a vonal nevét 2-re, majd a Measure gombbal mérje meg a P4 pontot, a második szegélyvonal kezdőpontját.
Végül válassza a footpath kódot, állítsa a vonal nevét 2-re, majd a Measure gombbal mérje meg a P5 pontot, a második járdavonal kezdőpontját.

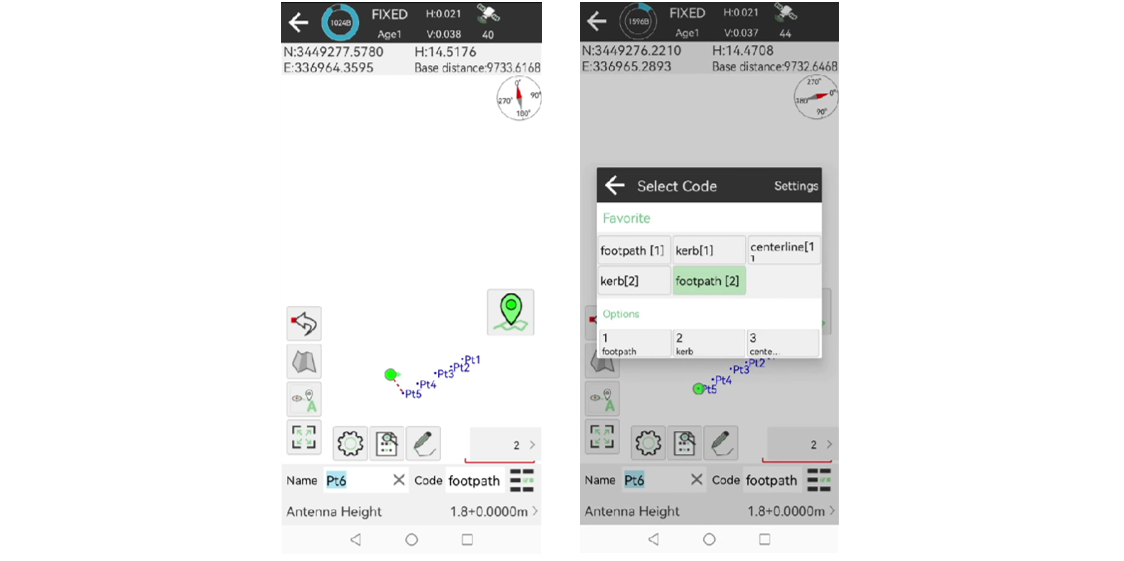

Az első mérési kör végén a szoftverben öt vonal kezdőpontja jelenik meg: footpath (1) → kerb (1) → center line (1) → kerb (2) → footpath (2). A sorozat a Favorite listába kerül.
Ezt követően már csak mérnie kell, többé nincs szükség kézi kódváltásra. A szoftver a munka végéig automatikusan, Z alakú sorrendben váltja az objektumkódokat, az alábbiak szerint:
footpath (1) → kerb (1) → center line (1) → kerb (2) → footpath (2)
footpath (2) → kerb (2) → center line (1) → kerb (1) → footpath (1)
footpath (1) → kerb (1) → center line (1) → kerb (2) → footpath (2)
……

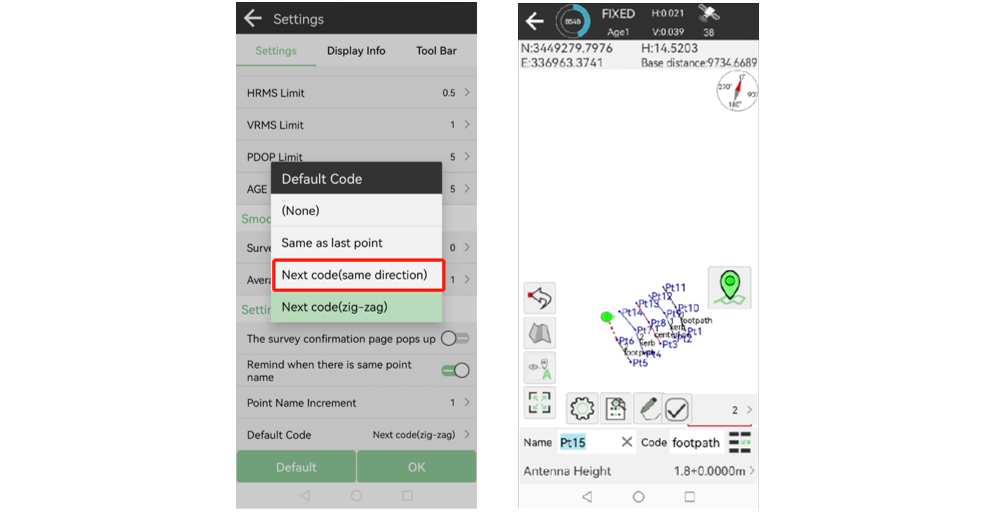

Ha azonos haladási irányt választ, a kódok mindig az eredeti sorrendben ismétlődnek.
footpath (1) → kerb (1) → center line (1) → kerb (2) → footpath (2)
footpath (1) → kerb (1) → center line (1) → kerb (2) → footpath (2)
footpath (1) → kerb (1) → center line (1) → kerb (2) → footpath (2)
……
A pont típusú objektumok nem vesznek részt ebben a ciklusban.
