Tech Chat | Hogyan mérjük meg és állítsuk be az RTK‑bázisállomás magasságát?
GNSS-vevővel végzett földmérésnél az antennamagasság pontos mérése a statikus észlelés és az RTK-bázis felállítása során egyaránt alapvető fontosságú. Mai cikkünkben bemutatjuk a GNSS-vevő antennamagasságának mérését és beállítását.
A mérés módja:

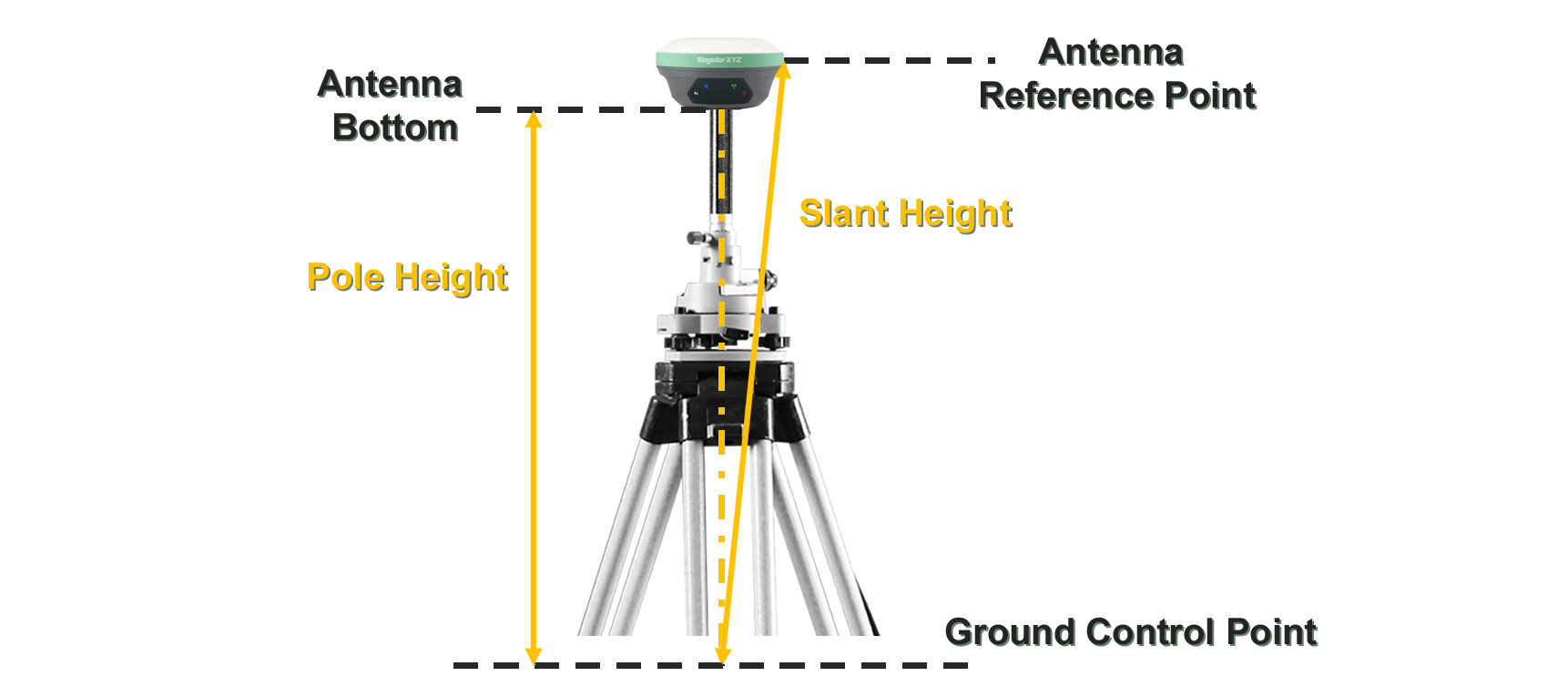

A magasság mérése előtt állítsa fel a GNSS-vevőt műszerállványra és műszertalpra, központosítsa a terepi alappont fölé, majd állítsa vízszintesbe. Az antennamagasság mérésének két fő módja a függőleges magasság és a ferde magasság mérése.
- Függőleges magasság (Pole Height):A vevő alja és a terepi alappont közötti függőleges távolság. Ennek közvetlen mérése az állvány miatt nehézkes lehet. Ilyenkor a földmérők jellemzően függőzsinórt használnak a függőleges távolság pontos meghatározásához.
- Ferde magasság (Slant Height):A vevő oldalán található vonatkoztatási pont és a terepi alappont közötti távolság. A függőleges magassághoz képest a ferde magasság könnyebben mérhető.
A beállítás módja:
1. Az RTK-bázis beállítása:

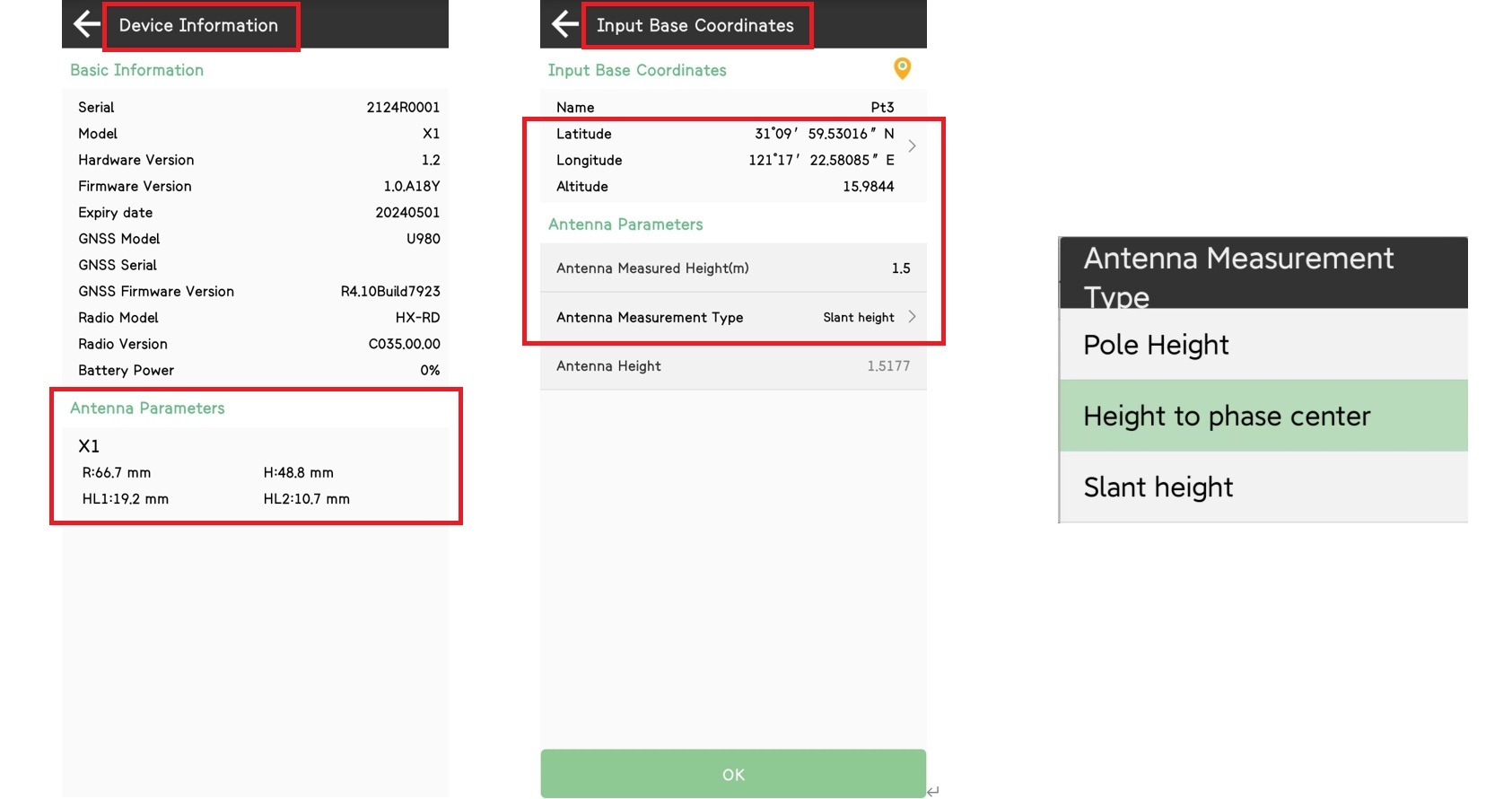

A SingularPad szoftver példáján: a Base mód beállításakor a Start Up Mode mezőben válassza az Input Base Coordinates lehetőséget. Adja meg a terepi alappont koordinátáit, majd az alatta található antennaparamétereknél válassza ki a mérési módot (Pole Height/Slant Height), és írja be a megfelelő mért magasságot. A szoftver automatikusan felismeri a készüléktípust, és az eszköz antennaparaméterei alapján kiszámítja a pontos antennamagasságot.
Megjegyzés: Ha nem SingularXYZ vevőt használ, a Device Information menüben adja meg az eszköz Antenna Parameters adatait. Csak ekkor tudja a szoftver automatikusan kiszámítani a pontos antennamagasságot.
2. A statikus mérés beállítása:
A készülék antennaparamétereit és a számított antennamagasságot a SingularPad szoftverben tekintheti meg, majd megadhatja a statikus utófeldolgozó szoftverben.
Ezekkel a lépésekkel biztosítható a GNSS-vevő antennamagasságának pontos mérése és beállítása, amely alapvető a pontos helymeghatározási és földmérési alkalmazásokban.
