Tech Chat | Hogyan módosíthatók a projekt koordinátái a bázis megváltozásakor?

Földmérési projektekben időnként sok pont felmérése után kell frissíteni a bázisállomás koordinátáit. Hogyan kezeljük ilyenkor a korábban mért pontokat, és miként folytathatjuk gyorsan a munkát?

Korábbi cikkeinkben bemutattuk a Grid Shift jelentőségét és egyik módszerét, a Calibrate Point funkciót. Ma egy másik lehetőséget, az „eltolás hozzáadása egy adott időszak pontjaihoz” funkciót ismertetjük, és összehasonlítjuk alkalmazási területeiket.

Olvassa el korábbi cikkünket:
Tech Chat | Hogyan tehető pontosabbá a földmérés? – A Grid Shift jelentősége

Alkalmazási helyzetek:

Gyakori helyzet, hogy egy projektben nincsenek ismert pontok. Az alappontok pontos koordinátáinak meghatározásához hosszabb statikus észlelésre van szükség. Időhiány miatt azonban gyakran a statikus adatgyűjtéssel egyidejűleg megkezdjük az RTK-felmérést. Ilyenkor a bázist rendszerint az ismeretlen pont abszolút, egypontos helymeghatározással kapott koordinátáival indítják, miközben a bázison statikus észlelés is folyik. A statikus mérés befejezése és az ismert koordináták utófeldolgozással történő meghatározása után az adott időszak valamennyi felmért pontján báziseltolást kell alkalmazni, hogy a koordináták egységes vonatkoztatási rendszerbe kerüljenek. Erre szolgál az Add Offsets to Points at Specified Period funkció.

A funkció bemutatása:

Az Add Offsets to Points at Specified Period funkció a nevének megfelelően egy meghatározott időszakban felmért pontokhoz adja hozzá a bázis eltolását. Jellemzően a bázis ismeretlen ponton meghatározott koordinátáit igazítja az ismert koordinátákhoz, megőrizve a projekt pontjainak egymáshoz viszonyított egységességét.

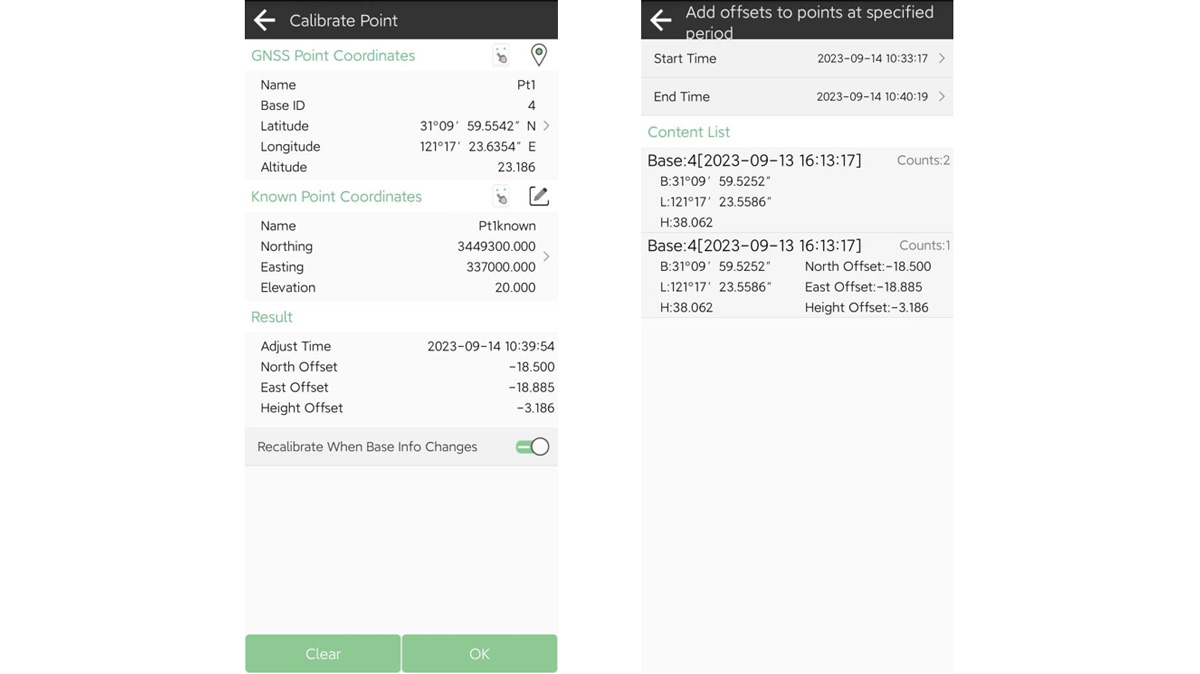

Az Add Offsets to Points at Specified Period és a korábban ismertetett Calibrate Point módszer fő különbsége:

A Calibrate Point a báziseltolást a később felmérendő pontokra alkalmazza, a korábban mért pontokat nem érinti. A pontkönyvtárba korábban mentett pontokra ez az eltolás nem érvényesül.

Ezt főként olyan nagy területű projektekben használják, amelyeket egyetlen bázisállomás nem fed le. A bázis következő munkaterületre helyezésekor az új bázist kalibrálni kell a korábbi pontokkal való egyezéshez.

Az Add Offsets to Points at Specified Period a már felmért pontokat tolja el, a későbbi méréseket nem érinti. Megtekinthető, hogy az egyes pontok mely bázishoz tartoznak. Egy bázis vagy az ahhoz tartozó pont eltolásakor a rendszer ugyanazt az eltolást alkalmazza a bázishoz tartozó összes pontra. Az alkalmazott eltolás ebben a funkcióban és a pontadatok között is látható. A folyamat megismételhető: a korábbi eltolás törölhető és új alkalmazható.

A Calibrate Point használata előtt és után ugyanazon bázisról felmért pontok az Add Offsets to Points at Specified Period felületen két külön időszakként jelennek meg. Itt megszüntetheti az eltolást, vagy a korábbi mérésekre is alkalmazhatja.

Az Add Offsets to Points at Specified Period munkafolyamata

1. Ha az új ismert pont a bázisállomás pontja:

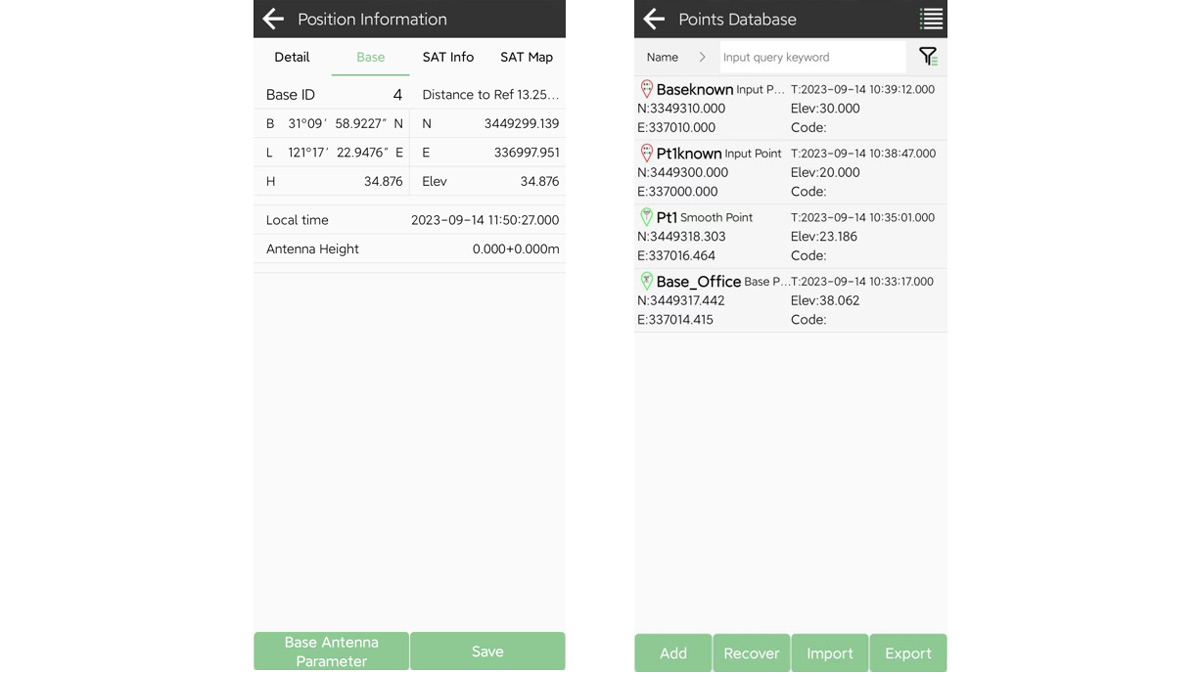

• A bázisadatoknál mentse a korábbi báziskoordinátákat a pontkönyvtárba.

• Adja hozzá az ismert pont koordinátáit a pontkönyvtárhoz.

• A funkcióban GNSS-koordinátaként válassza ki a mentett báziskoordinátákat.

• Válassza ki az ismert pont koordinátáit, és alkalmazza az eltolást.

2. Ha az új ismert pontot a roverrel mérték fel:

• Adja hozzá az ismert pont koordinátáit a pontkönyvtárhoz.

• A funkcióban válassza ki a GNSS-pont koordinátáit és a hozzáadott ismert koordinátákat.

• Alkalmazza az eltolást.

Mindkét funkció elérhető a SingularPadben, amely sokoldalú terepi földmérő szoftver GNSS-eszközökhöz és mérőállomásokhoz. A SingularXYZ csapata folyamatos kutatás-fejlesztéssel dolgozik azon, hogy a SingularPad a lehető legtöbb felhasználói igényt kielégítse.
