Tech Chat | Melyiket válasszam? ‑ Mérőállomás vagy GNSS RTK‑vevő

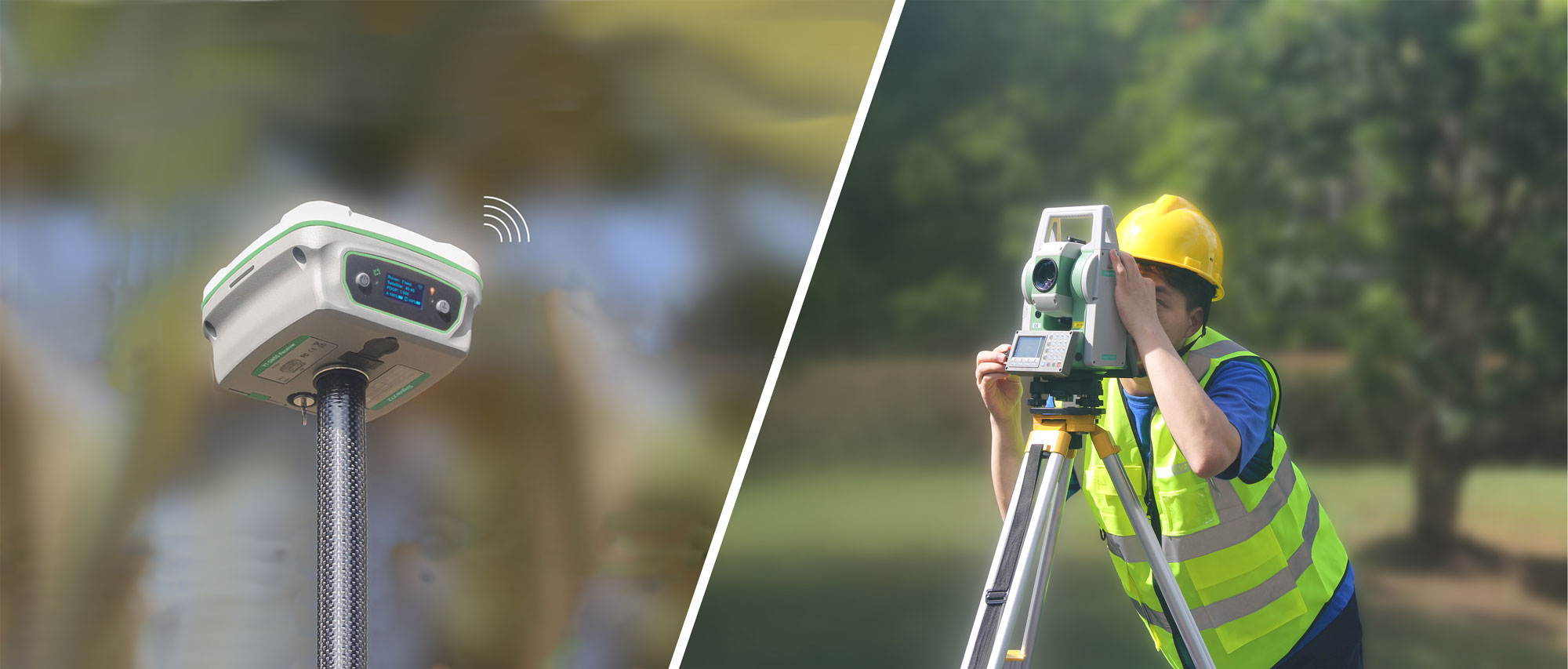

A földmérési ágazat fejlődésével a piacon két fő műszertípus vált meghatározóvá: a hagyományos optikai mérést képviselő mérőállomás, illetve az újabb műholdas mérést képviselő GNSS RTK-vevő.
Egyes földmérők a mérőállomást, mások az RTK-vevőt részesítik előnyben, sokan pedig még keresik a választ arra, melyiket válasszák és mi a különbség közöttük. Ebben a cikkben ezt tekintjük át.
Használati feltételek
Mérőállomás
1. Látható fény
A mérőállomás optikai műszer: a kezelő szemmel megirányozza a célpontot, majd a műszer távolságokat, szögeket és koordinátákat mér, illetve számít. Látható fény hiányában vagy túl gyenge megvilágításnál nehéz megtalálni a célpontot, ezért megfelelő fényviszonyok szükségesek.
2. Kölcsönös összelátás
A mérőállomás és a megfigyelendő célpont között nem lehet akadály. Akadály esetén a kezelő nem tudja megirányozni a célpontot, vagy a műszer mérési feltételei olyan rosszak, hogy nem végezhető mérés.
A mérőállomásos méréshez a fenti két feltételnek teljesülnie kell.
GNSS RTK-vevő
1. Megfelelő környezet a műholdak követéséhez
A GNSS-vevő műholdak alapján mér, ezért stabil műholdkövetési környezetre van szüksége.
Az égboltot ne takarják jelentősen akadályok.
Ne legyen erős, a műholdjeleket zavaró interferencia.
2. Vezeték nélküli kapcsolat
A GNSS-vevőnek differenciális adatokat kell fogadnia a helymeghatározás javításához. A vezeték nélküli adatátvitel főként rádión vagy hálózaton történik, a vevő belső vagy külső rádiójával, illetve mobilhálózati SIM-kártyával.
Összehasonlítás a mérési távolság alapján
A mérőállomás elsősorban rövid távolságú mérésekre szolgál. Prizma nélkül körülbelül 1000 méterig, speciális prizmával pedig akár 7–10 km-ig mérhet. Az összelátás és az emberi látás korlátai miatt azonban a túl nagy távolságnak kevés értelme van. Ha a felmérendő pontok messze vannak egymástól, a műszert többször át kell állítani.
A GNSS RTK-vevő addig használható, amíg fogadja a rádiós vagy hálózati jelet. A bázisállomáshoz viszonyított hiba miatt a munkatávolság jellemzően 15 kilométeren belüli. Hagyományos felmérésnél ezért általában elegendő egyszer felállítani a bázisállomást.
Összehasonlítás a mérési pontosság és a hibák alapján
Mérőállomás
1. Mérési pontosság
A mérési tartományon belül a mérőállomás milliméteres pontosságot érhet el, így a kiemelkedő pontosságot igénylő projektek követelményeit is teljesítheti.
2. Hibaelemzés
Általában nem végezhető el minden mérés egyetlen álláspontról: a műszert át kell helyezni a következő mérési sorozathoz, majd újra tovább kell állni. Minden álláspont meghatározását bizonyos hiba terheli, ezért az átállások számával a hibák felhalmozódhatnak. Ezt írja le a mérések hibaterjedése. Kiegyenlítés nélkül az utolsó pont pontossága gyenge lehet; ez a mérőállomás használatával önmagában nem kerülhető el.
GNSS-vevő
1. Mérési pontosság
A mérési tartományon belül a GNSS-vevők centiméteres pontosságot érhetnek el, ami a legtöbb projekt igényeinek megfelel.
2. Az RTK hibáinak elemzése
Az RTK-mérés a referenciaállomás és a mozgó állomás adatainak különbségképzésével határozza meg a két állomás pontos relatív helyzetét. A köztük lévő bázisvonal vízszintes pontossága 8 mm + 1 ppm × D (a hiba kilométerenként 1 cm-rel növekszik). A mozgó állomás minden pontja a referenciaállomás adataihoz viszonyított eredmény. Mivel a referenciaállomás helyzete rögzített, minden pont hibája ehhez az állomáshoz kapcsolódik, nem pedig két egymást követő ponthoz, mint a mérőállomás esetében. Így az RTK-nál nincs ilyen hibaterjedés és hibahalmozódás.
Munkahatékonyság
Mérőállomás
A mérőállomásos felméréshez általában két ember szükséges: egyikük a műszert kezeli, másikuk a prizmát tartja. Nagyobb távolság esetén jellemzően rádión kommunikálnak.
GNSS-vevő
A GNSS-vevő beállítása sokkal egyszerűbb a mérőállomásénál. A földmérőnek csak az adatgyűjtőn kell konfigurálnia, nincs szükség pontra és vízszintbe állításra. A felmérési és kitűzési feladatokat egyetlen személy elvégezheti.
Összességében a GNSS-vevők kényelmesebben és hatékonyabban használhatók, és csak egy földmérőt igényelnek. Beltéri vagy rendkívül nagy pontosságú munkáknál, például hídépítésnél azonban a mérőállomás továbbra is nélkülözhetetlen. A projekt követelményei és saját munkamódszere alapján válasszon eszközt.
Nagyobb projekteknél a GNSS-vevő és a mérőállomás együttes használata növelheti a hatékonyságot. A SingularXYZ csapata kényelmes lehetőséget biztosít mindkét feladat elvégzésére, azonos projektfájlban és azonos vetületi koordináta-rendszerben.
