Tech Chat | Mi az NTRIP Caster?
Az NTRIP-protokoll jól ismert a földmérők számára; összetevői az NTRIP Client, az NTRIP Caster és az NTRIP Server. A napi felmérési munkákban leggyakrabban az NTRIP Client (rover) és az NTRIP Server (bázis) szerepel. Ma az NTRIP Caster működésével foglalkozunk.
Az NTRIP Caster megértéséhez először az NTRIP fogalmát kell tisztázni. Egyszerűen fogalmazva az NTRIP a differenciális adatok hálózaton keresztüli továbbítására szolgáló protokoll.
Az NTRIP alapfogalmát korábbi cikkünk mutatja be:
Tech Chat - Mi az NTRIP?

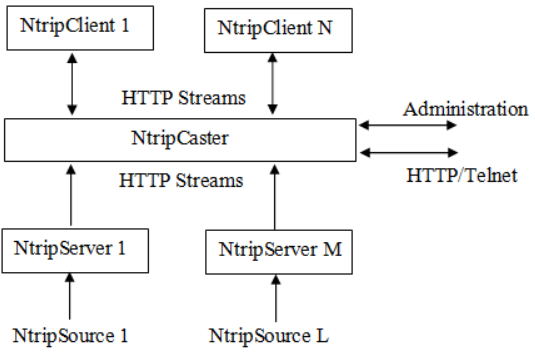

Az Ntrip Source létrehozza a GNSS-korrekciós adatokat, és átadja őket az Ntrip Server számára.
Az Ntrip Server továbbítja a GNSS-korrekciós adatokat az Ntrip Caster részére.
Az Ntrip Caster a korrekciós adatok központja, amely fogadja és továbbítja a GNSS-adatokat.
Az Ntrip Client bejelentkezése után az Ntrip Caster elküldi neki a GNSS-korrekciós adatokat.

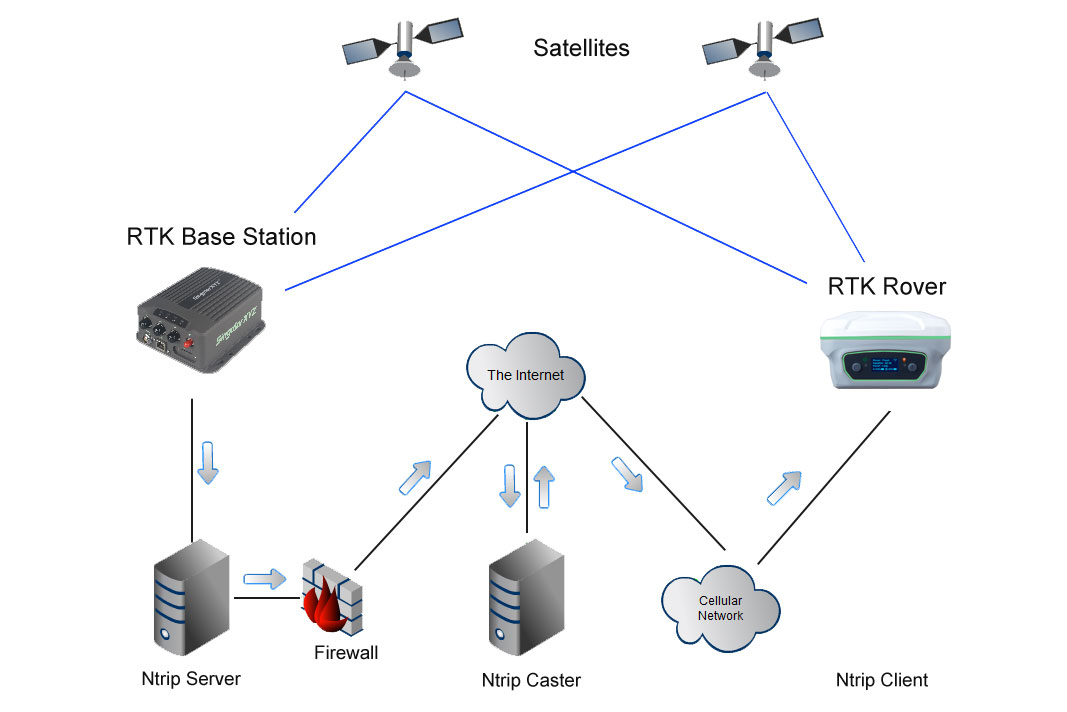

Ma a legtöbb vevő képes ellátni az Ntrip Server feladatát. A vevő az előállított korrekciós adatokat hálózaton továbbítja az Ntrip Casternek, amely egyidejűleg több bázisállomástól is fogadhat adatokat.
Az Ntrip Caster kétféleképpen küldhet korrekciós adatokat az Ntrip Client számára:
Az első lehetőség az Ntrip Source által előállított korrekciók közvetlen továbbítása. Az Ntrip Clientnek ekkor csak a megfelelő mountpointot kell kiválasztania. Az Ntrip Server több, névvel megkülönböztetett mountpointtal is rendelkezhet.
A második lehetőség több Ntrip Source korrekcióinak feldolgozásával egy virtuális, rövid bázisvonalú referenciaállomás létrehozása az Ntrip Client számára, általában a rovertől néhány méterre. Ehhez az Ntrip Client elküldi saját koordinátáit az Ntrip Casternek, amely így virtuális referenciaállomást (VRS) hozhat létre.
Az SV100 GNSS-vevő beépített Ntrip Server és Ntrip Caster funkcióval rendelkezik. Így önálló referenciaállomásként, külön szoftver nélkül továbbíthat korrekciókat az Ntrip Casteren keresztül. A használathoz az Ntrip Server és az Ntrip Caster beállítása is szükséges, az alábbiak szerint.

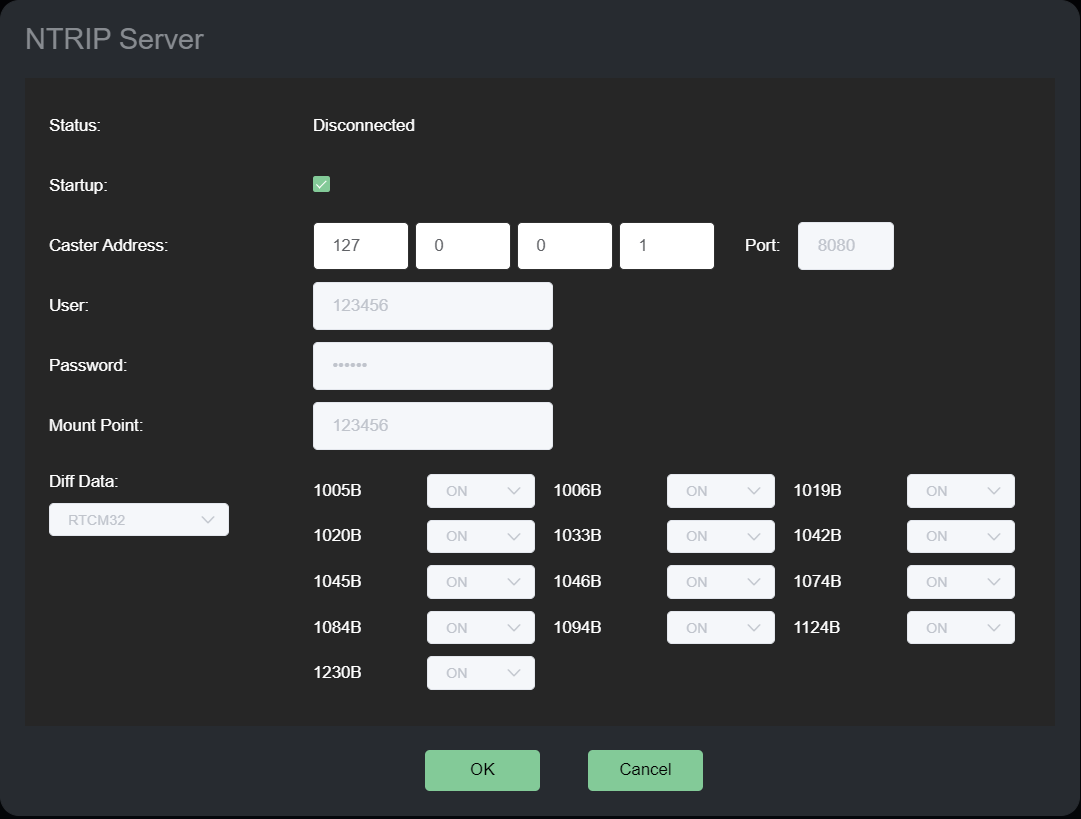

Az Ntrip Server beállítása:
Adja meg az Ntrip Server címét és portját. Az IP-cím az SV100 IP-címével egyezzen meg, a portot pedig a routeren továbbítani kell.
Adjon meg egy saját felhasználónevet és jelszót.
Access point: az Ntrip Caster mountpointja.
Engedélyezze az Ntrip Server Active kapcsolóját, majd az OK gombbal mentse a beállítást.

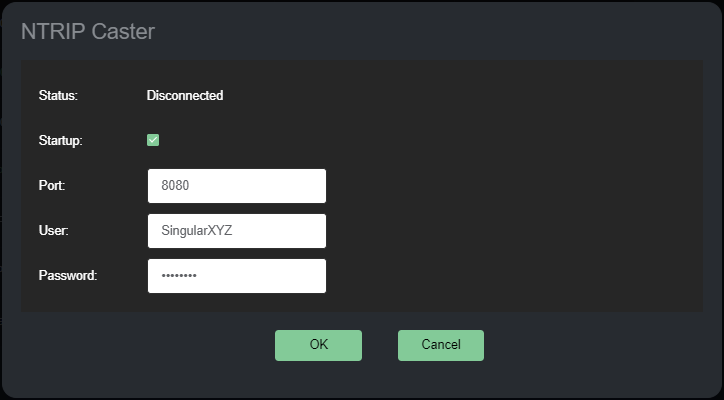

Az Ntrip Caster beállítása:
Adja meg a portot; egyezzen meg az Ntrip Server portjával.
Adja meg a jelszót; ez is egyezzen meg az Ntrip Server jelszavával.
Engedélyezze az Ntrip Caster Active kapcsolóját, majd az OK gombbal mentse a beállítást.
Az Ntrip Caster szükséges beállításait ezzel elvégezte. A roverrel bejelentkezhet az SV100 nyilvános hálózati IP-címére és portjára a korrekciós adatok fogadásához.
Ha nincs statikus IP-címe, DDNS használatával tartománynéven és porton keresztül is bejelentkezhet.
Részletek: Tech Chat | Optimális megoldás egy önálló, folyamatosan működő bázisállomáshoz
