Tech Chat | Műholdtérképek értelmezése a GNSS‑munkafolyamatokban

A GNSS-felmérésben a pontos méréshez alapvető a műholdak elérhetőségének és eloszlásának ismerete. Ennek egyik legszemléletesebb eszköze a Skyplot, vagyis a mérési pont felett látható műholdakat ábrázoló égtérkép.

A műholdtérkép ellenőrzése terepi munka előtt vagy közben segít felismerni a takarásból és az egyenetlen eloszlásból eredő problémákat, megbízhatóbb helymeghatározást biztosítva.

1. Mi a Skyplot?

A Skyplot polárkoordinátás diagram, amely az adott hely felett látható összes GNSS-műhold pozícióját mutatja. Egy pillantással áttekinthetővé teszi a helymeghatározási pontosságot jelentősen befolyásoló műholdgeometriát.

Fő elemei:

• Azimut: a műhold vízszintes iránya a valódi északhoz viszonyítva.

• Magassági szög: a műhold horizont feletti szöge.

Az azimut és a magassági szög együttes ábrázolásával gyorsan felmérhető, mely műholdak érhetők el és hogyan oszlanak el az égbolton, így előre jelezhetők a lehetséges mérési hibák.

2. A műholdtérkép olvasása

A műholdtérkép rendszerint kördiagramként jelenik meg:

• Középpont = zenit, 90°-os magassági szög.

• Külső perem = horizont, 0°-os magassági szög.

Minden pont egy műholdnak felel meg; helyzete az azimutot és a magassági szöget jelzi.

Magassági maszk (magassági határszög):

• Definíció: minimális magassági küszöb; az ez alatti műholdak kimaradnak a számításból.

• Cél: az alacsony magassági szögű műholdakhoz kapcsolódó többutas hatások és jelromlás csökkentése.

• Példa: 15°-os maszk esetén a műholdtérkép 0° és 15° közötti magasságú műholdjai kiszűrődnek, így csak a magasabban látható műholdak vesznek részt a helymeghatározásban.

3. Műholdtérképek megtekintése SingularXYZ-termékekkel

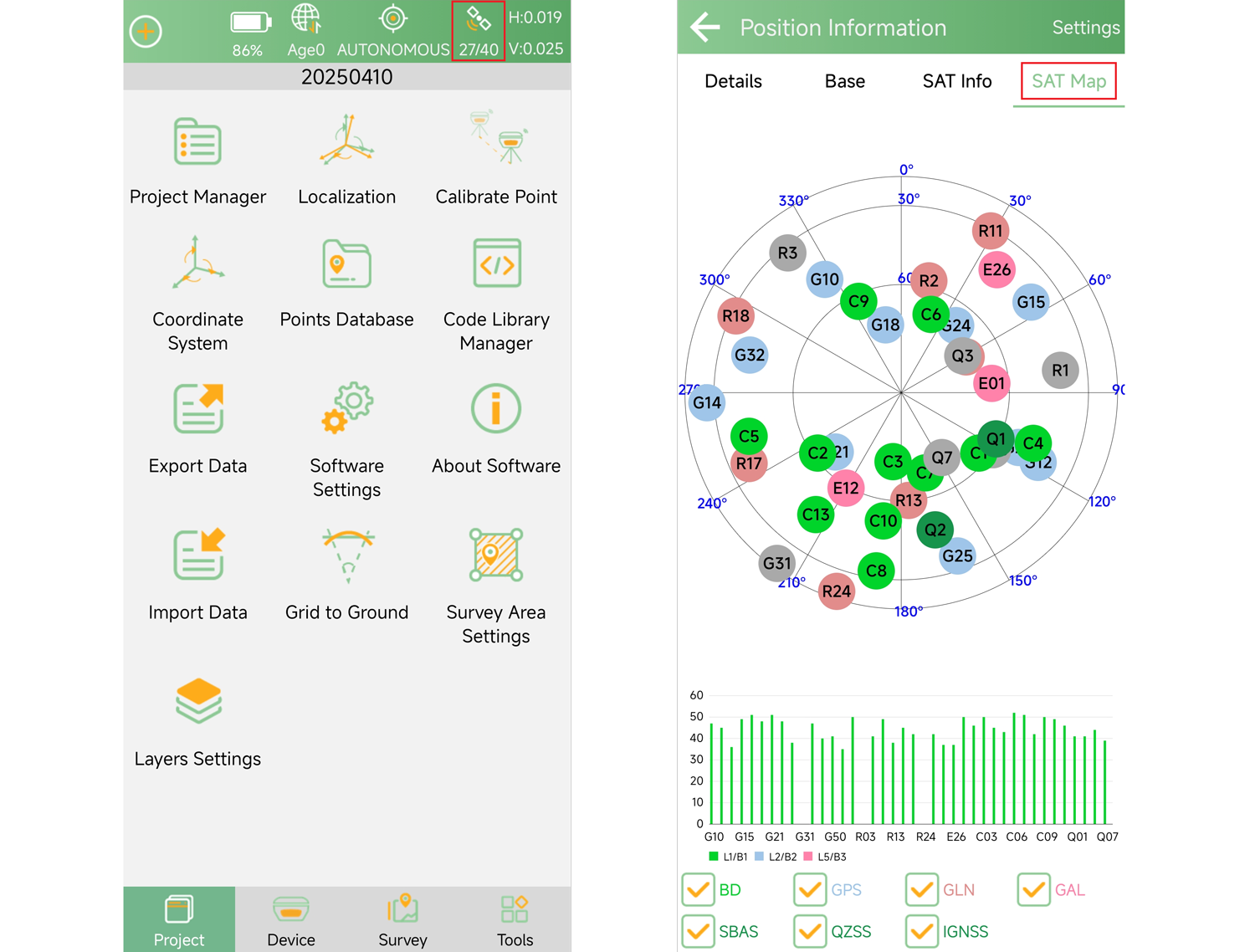

A SingularPad használatával:

Miután Bluetooth-on csatlakoztatta az RTK-vevőt a SingularPadhez, kattintson a felső állapotsáv műholdikonjára, majd nyissa meg a SAT Map felületet a valós idejű műholdeloszlás megtekintéséhez.

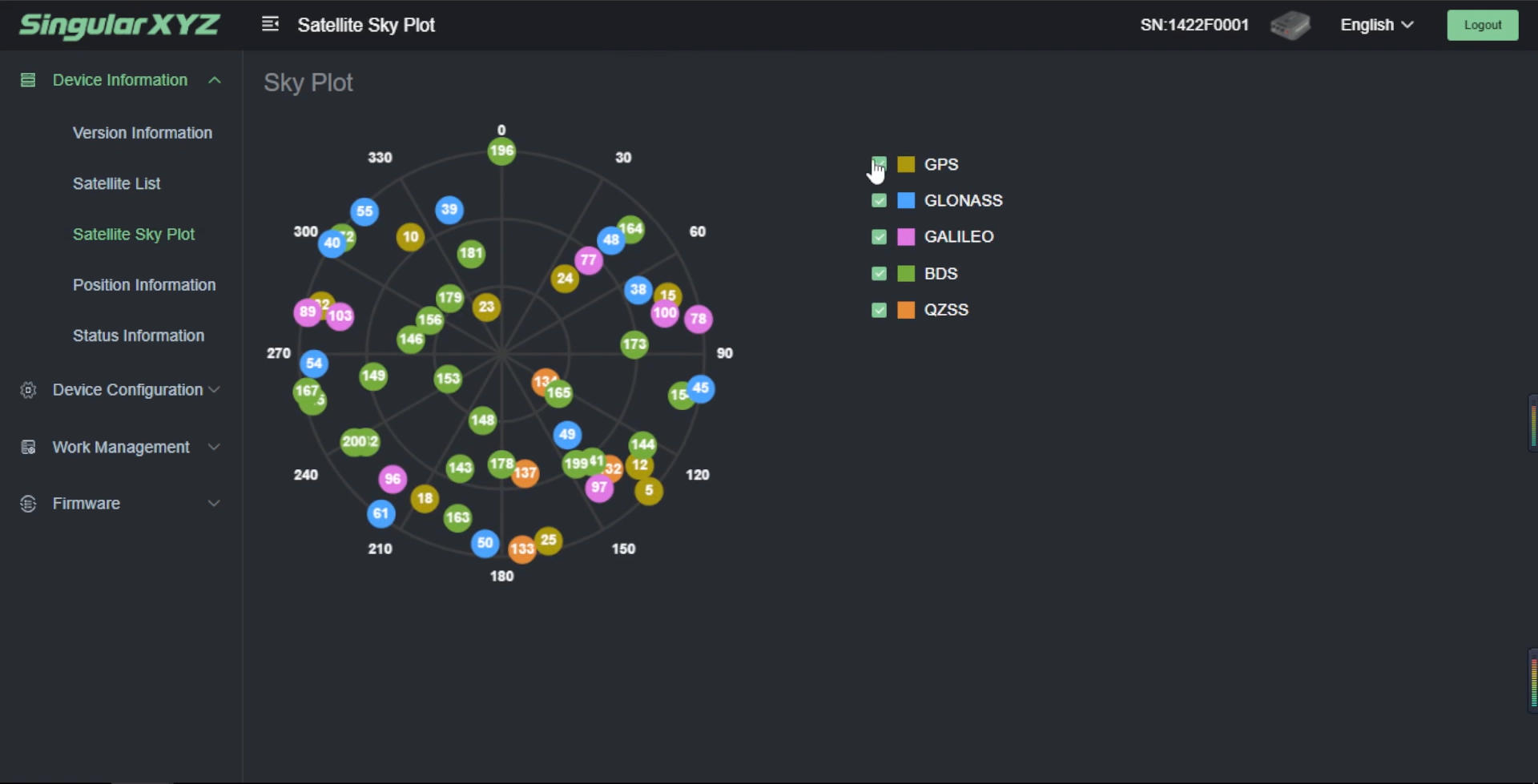

A vevő webes felületén:

WiFi-n keresztül nyissa meg a GNSS-vevő webes felületét, majd a Device Information >> Satellite Sky Plot részt az élő műholdtérképhez.

Előnyök:

Terepen és távoli felügyelet során is egyszerűen megjeleníthető a műholdgeometria a SingularXYZ termékeivel, ami megalapozott döntést tesz lehetővé a mérés minőségéről és az elrendezésről.

4. A műholdtérkép gyakorlati alkalmazásai

• Mérési hely kiválasztása: nyílt, akadálymentes helyek azonosítása.

• Méréstervezés: a kedvezőtlen műholdgeometriájú időszakok elkerülése.

• Utófeldolgozási elemzés: annak megállapítása, összefügg-e a pontosságcsökkenés a műholdeloszlással.

A műholdtérkép a GNSS-mérnökök és a terepi földmérők fontos eszköze. A műholdgeometria szemléletes áttekintésével javítja a mérés megbízhatóságát és a döntéshozatalt. A SingularXYZ termékeivel egyszerűen, valós időben megtekinthető és követhető, növelve a felmérés pontosságát és a munkavégzés biztonságát.
