Tech Chat | Napelemes rendszerek kitűzésének egyszerűsítése a SingularPaddel
A napenergia térnyerésével egyre több fotovoltaikus (PV) erőmű épül. A napelemek telepítése azonban korántsem egyszerű. Minden panelhez 4–8 alapozócölöp pontos kitűzése szükséges a telepítés előtt. Hegyvidéki környezetben a terep és a lejtés tovább nehezíti a számításokat. A hibákra és ismételt munkavégzésre hajlamos hagyományos kézi módszerek gyakran nem megfelelőek, így költségnövekedést és késedelmet okozhatnak. E kihívások kezeléséhez fontos a SingularPadhez hasonló szoftverek fejlett kitűzési funkcióinak használata.
Ebben a blogcikkben lépésről lépésre bemutatjuk a hatékony és pontos fotovoltaikus kitűzést a SingularPaddel, hogy projektjeit a terepviszonyoktól függetlenül precízen valósíthassa meg.
Fotovoltaikus tervezési sablon

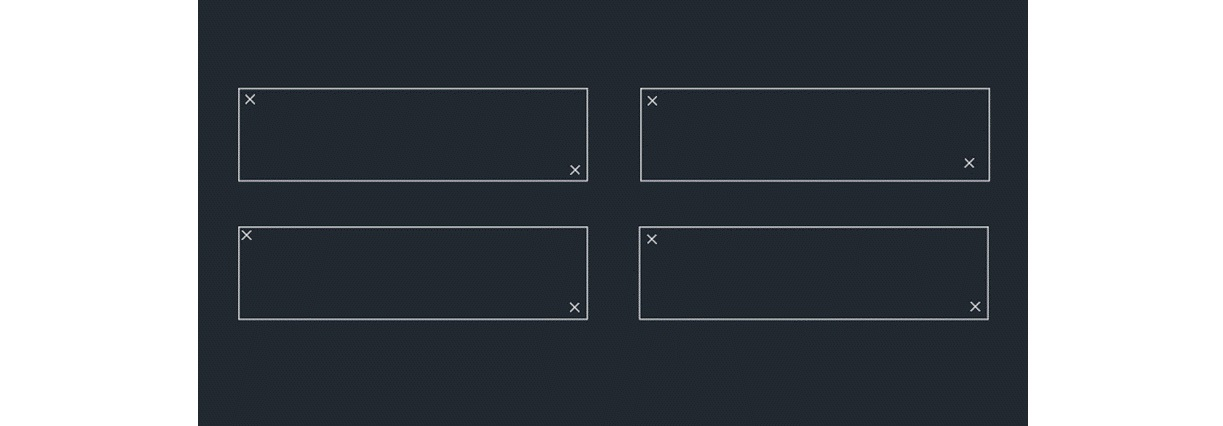

Fontos megérteni a fotovoltaikus kitűzési módszer alapfelépítését. Az alábbi ábrán a téglalap a kitűzendő napelemet jelöli, a két pont pedig a kezdő- és végcölöp helyét. E pontok koordinátái alapján meghatározható a panel pontos elhelyezéséhez szükséges hossz, szélesség és kitűzésipont-elrendezés.
1. lépés: A fotovoltaikus tervfájl importálása

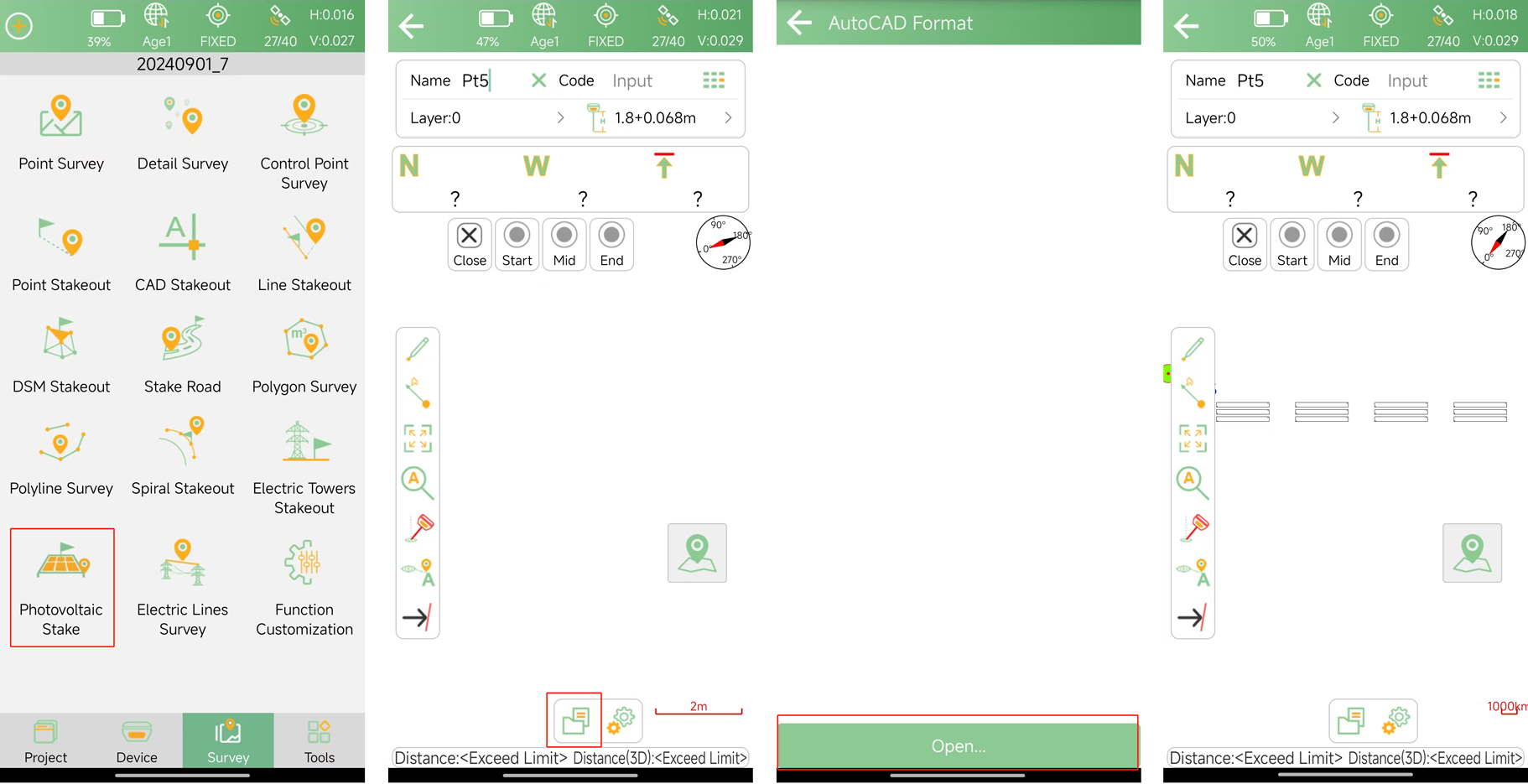

Nyissa meg a SingularPad szoftvert a terepi vezérlőn, és lépjen a Photovoltaic Stake funkcióra. A tervfájl importálásához kövesse az alábbi lépéseket:
2. lépés: A fotovoltaikus panel határainak meghatározása

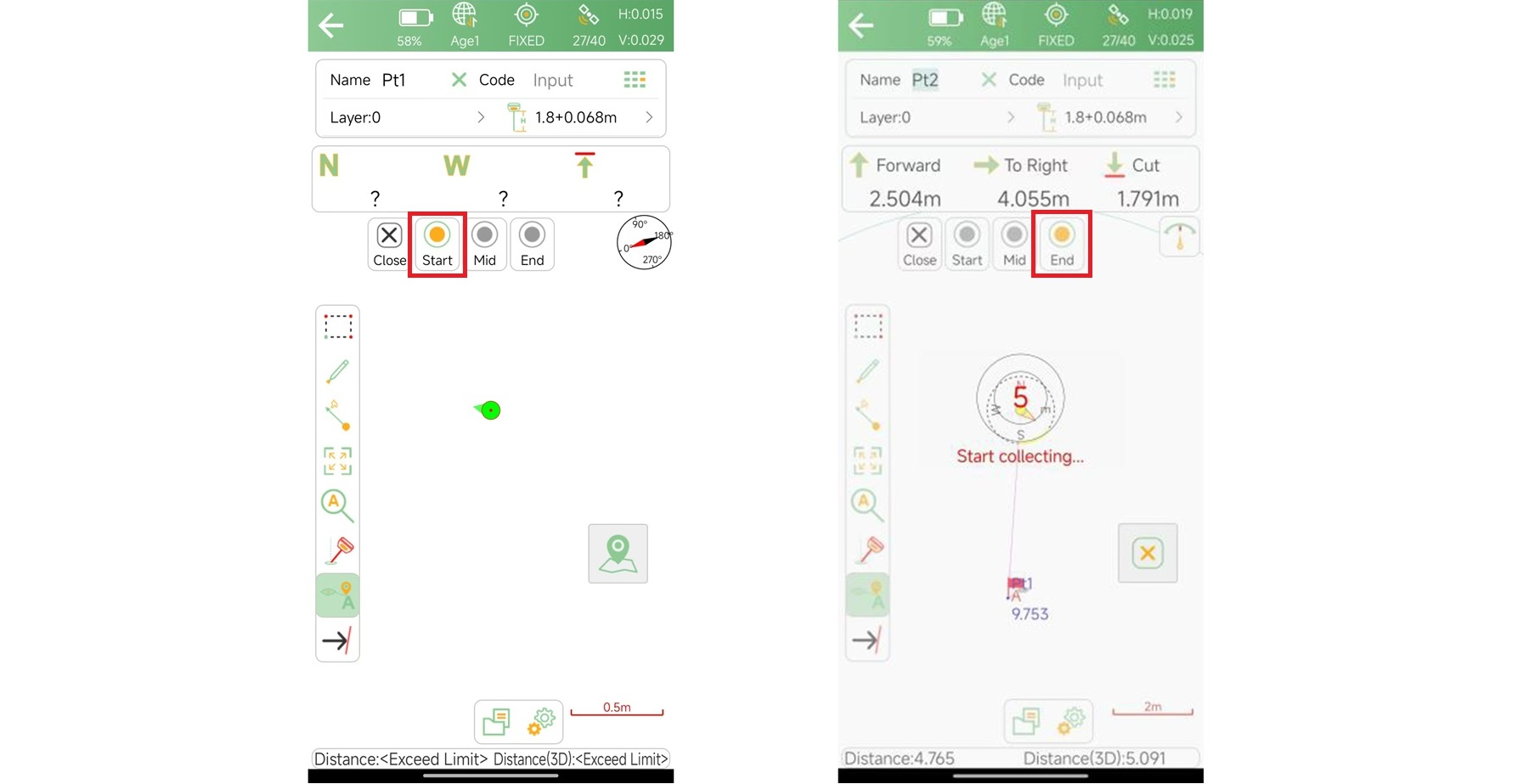

A tervfájl sikeres importálása után a következő lépés a „Start” és „End” pontok felmérése a tervelőírások szerint:
1. A Start elemre kattintva váltson a kezdőpontra, majd a Survey gombbal mérje meg azt.
2. Az End elemre kattintva váltson a végpontra, majd végezze el a végpont mérését.
3. lépés: A fotovoltaikus panel megtervezése

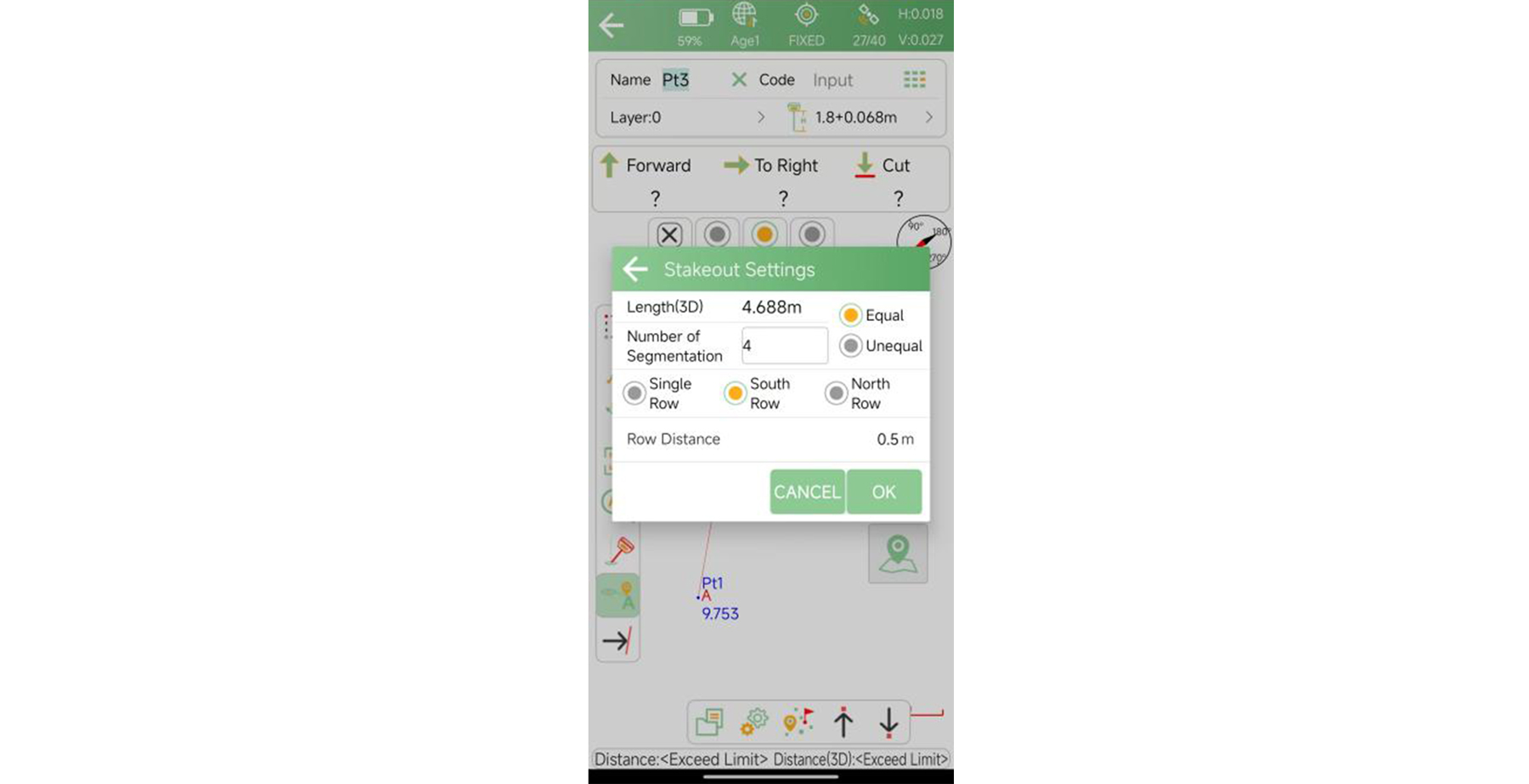

A kezdő- és végpont felmérése után adja meg a szükséges paramétereket a projekt tényleges igényei szerint. A szoftver ezek alapján automatikusan létrehozza a panel közbenső pontjait. A fő paraméterek:
Length (3D): A kezdő- és végpont közötti távolság.
Number of Segments: Azon szakaszok száma, amelyekre a fotovoltaikus panel az A–B irányban feloszlik.
– Equal: A pontok egyenlő távolságközönként keletkeznek.
– Unequal: Az egyes pontok közötti távolságok egyedileg adhatók meg.Single Row: Kitűzési pontokat hoz létre az A–B irány mentén.
South Row/North Row: A megadott sortávolságnak megfelelően rendezi el a kitűzési pontokat.
Row Distance: A kitűzési pontok soronkénti létrehozásához használt távolságköz.
4. lépés: A fotovoltaikus kitűzés végrehajtása
Az összes paraméter beállítása után megkezdheti a létrehozott közbenső pontok kitűzését:

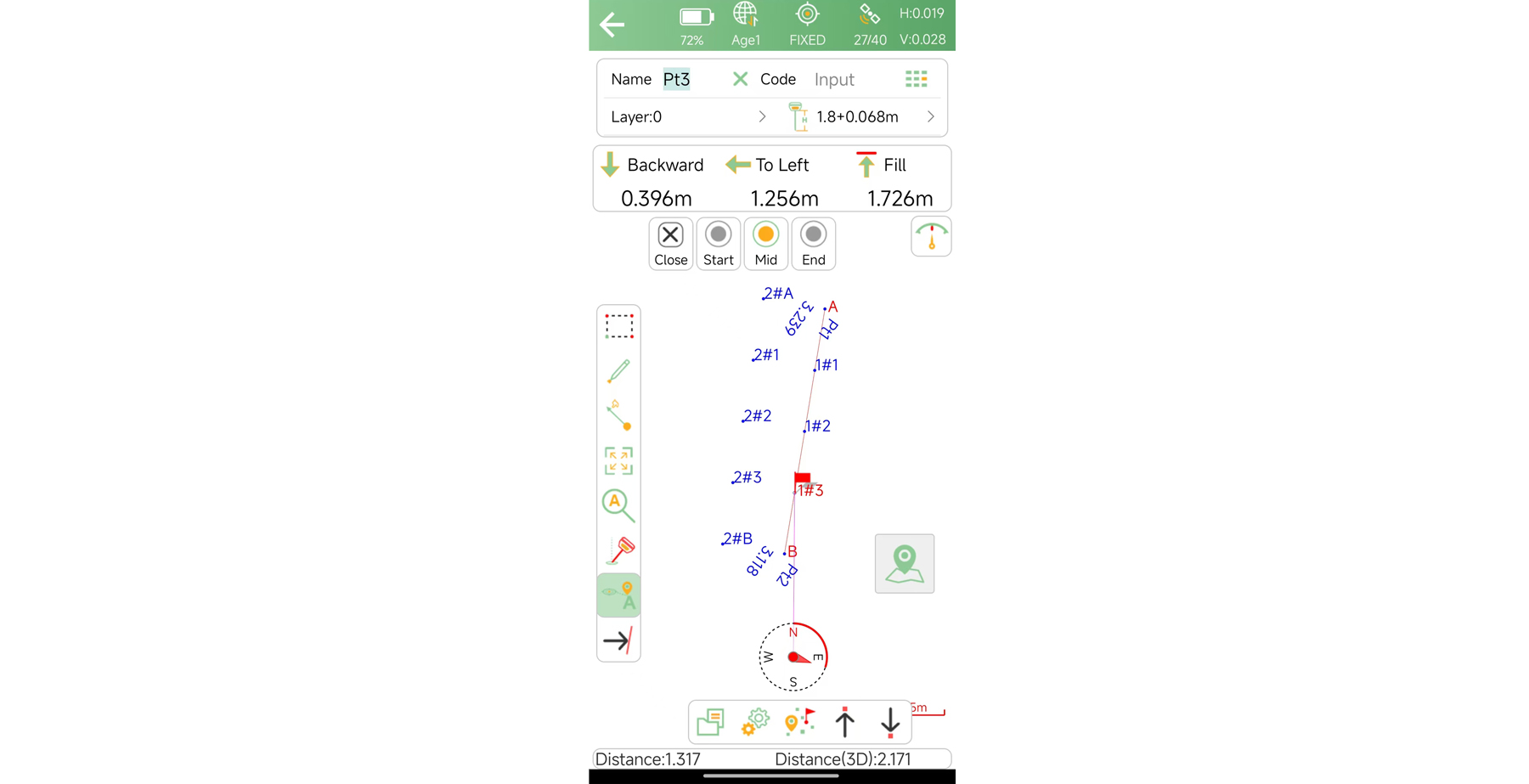

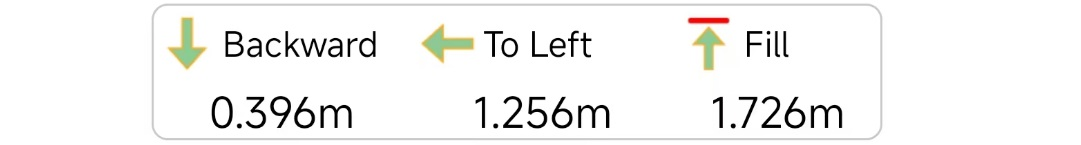

1. A kitűzési jelzőpanel útmutatása alapján keresse meg az egyes közbenső pontokat.
2. A lefelé mutató nyílgombbal lépjen a következő közbenső pontra, a felfelé mutató nyílgombbal pedig az előzőre.
Az 1–3. lépés ismétlésével tűzze ki a projekthez szükséges összes fotovoltaikus panelt.
A pontos fotovoltaikus kitűzés alapvető a napenergia-projektek sikeréhez, különösen nehéz terepen. Az útmutató lépéseit követve és a SingularPad lehetőségeit kihasználva precízen végezheti kitűzési feladatait, csökkentheti a hibákat és növelheti a hatékonyságot. Akár sík, akár hegyvidéki terepen dolgozik, ezek a módszerek egyszerűsítik a munkafolyamatot és javítják a projekt eredményeit.
