Tech Chat | RAW‑ és RW5‑fájlok értelmezése és exportálása a SingularPadben
Felmérési és RTK-munkáknál a terepi mérések részletes dokumentálása elengedhetetlen a projekt felülvizsgálatához, a hibakereséshez és az utófeldolgozáshoz. A SingularPad automatikusan kétféle, projekthez tartozó fájlt hoz létre – RAW és RW5 –, amelyek eltérő részletességű mérési és működési információkat rögzítenek. Tartalmuk és rendeltetésük ismerete, valamint exportálásuk elsajátítása segít a terepi munka ellenőrzésében, az adatok hiánytalanságának biztosításában és szükség esetén a hibakeresésben.
RAW-fájlok

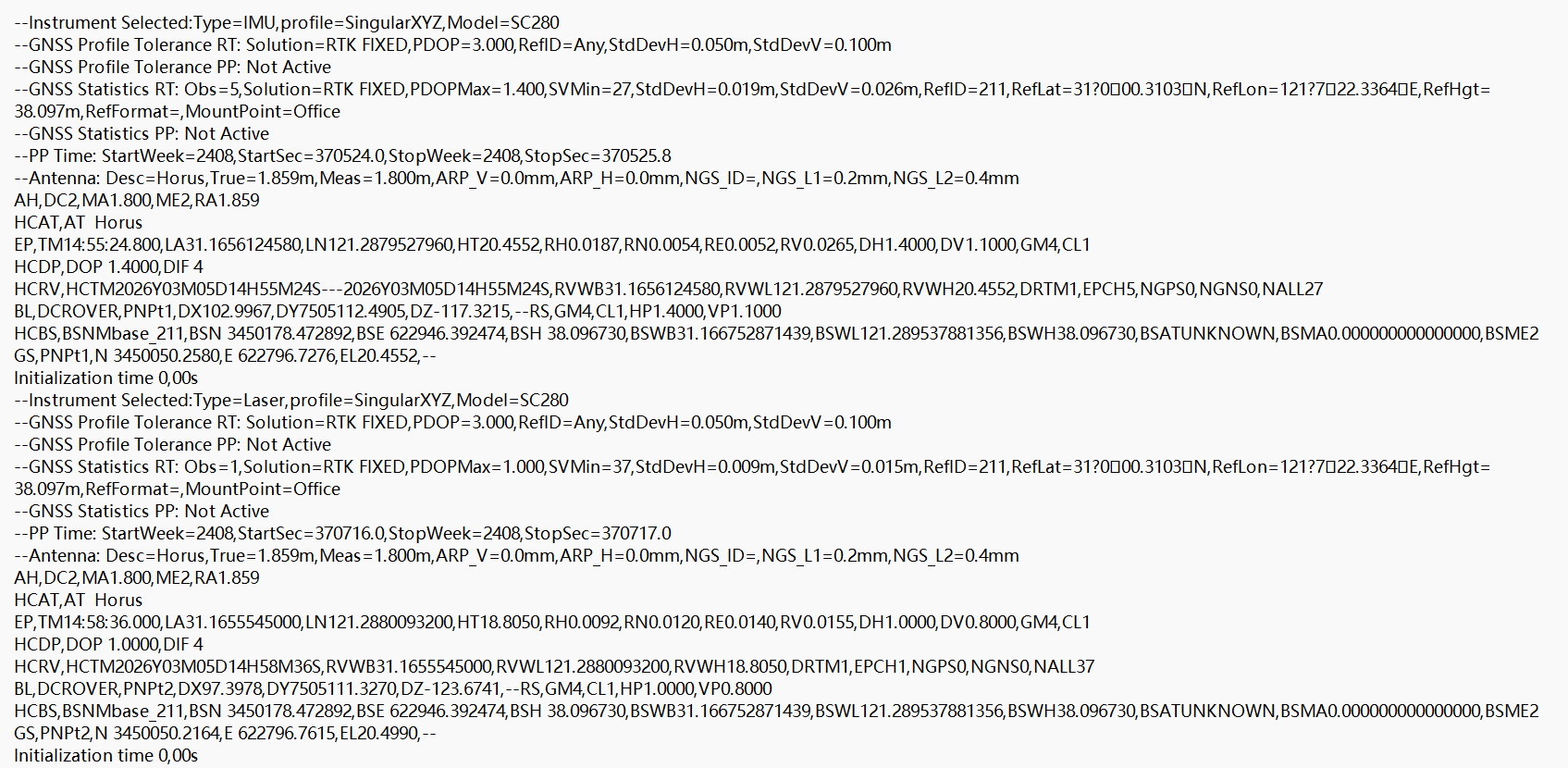

A RAW-fájl szorosan integrált naplóformátum, amely a nyers GNSS-méréseket a végleges eredményekkel együtt tárolja, átfogó feljegyzést készítve a felmérésről. A hagyományos, egytáblás eredményformátumoktól eltérően a RAW-fájl többféle információt tartalmaz:
Konfigurációs beállítások és epochaadatok – a projekt beállításának és a mérési epocháknak a részletei.
Fizikai korrekciós adatok.
Térbeli geometria és a műholdvétel minőségi mutatói – műholdállapot, PDOP és más fontos mutatók.
Fizikai relatív kapcsolatok – bázisvonalvektorok és a vevők egymáshoz viszonyított helyzete.
Végleges mérési eredmények – feldolgozott koordináták és származtatott pontadatok.
E gazdag adattartalom miatt a RAW-fájlok ideálisak a nagy pontosságú ellenőrzéshez, a hibakereséshez és a projekt hitelesítéséhez. A földmérők ellenőrizhetik a munkavégzés menetét, értékelhetik a mérés minőségét, és alátámaszthatják a projekt elfogadását.
RW5-fájlok

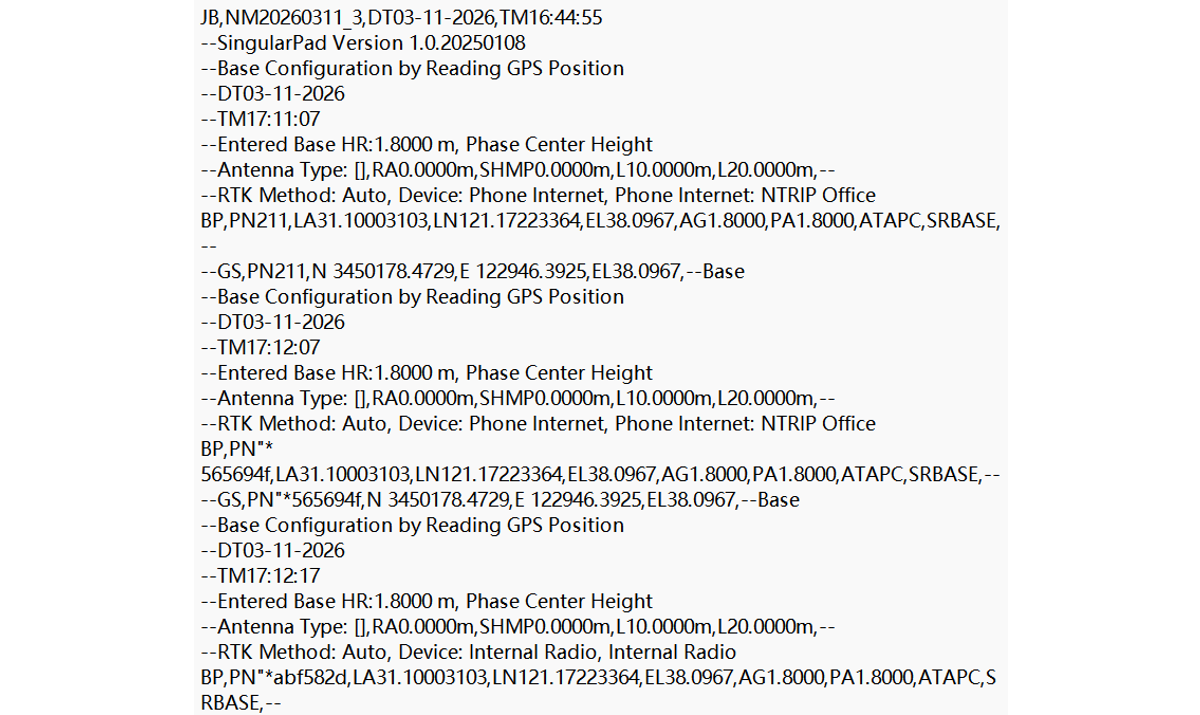

Az RW5 iparági szabványos fájlformátum, amelyet eredetileg a Trimble határozott meg, és amelyet gyakran használnak RTK- és GNSS-terepi mérésekhez. A részletes műholdadatokra és észlelési mutatókra összpontosító RAW-fájlokkal szemben az RW5-fájlok alapvető műveleti információkat rögzítenek:
Mérési időbélyegek
A bázisállomás adatai
Inicializálási módok
A gyűjtött pontok eredményei
Az olvasható ASCII-szövegformátumban tárolt RW5-fájlokkal az irodai munkatársak és projektvezetők gyorsan ellenőrizhetik a terepi munka minőségét és a projekt következetességét. A szabványos szerkezet számos külső GNSS- és földmérési szoftverrel is kompatibilis, ezért az RW5 jól használható platformok közötti felülvizsgálatra és projektauditra.
RAW- és RW5-fájlok exportálása a SingularPadből
A projekt fájljainak megkereséséhez és exportálásához kövesse az alábbi lépéseket:

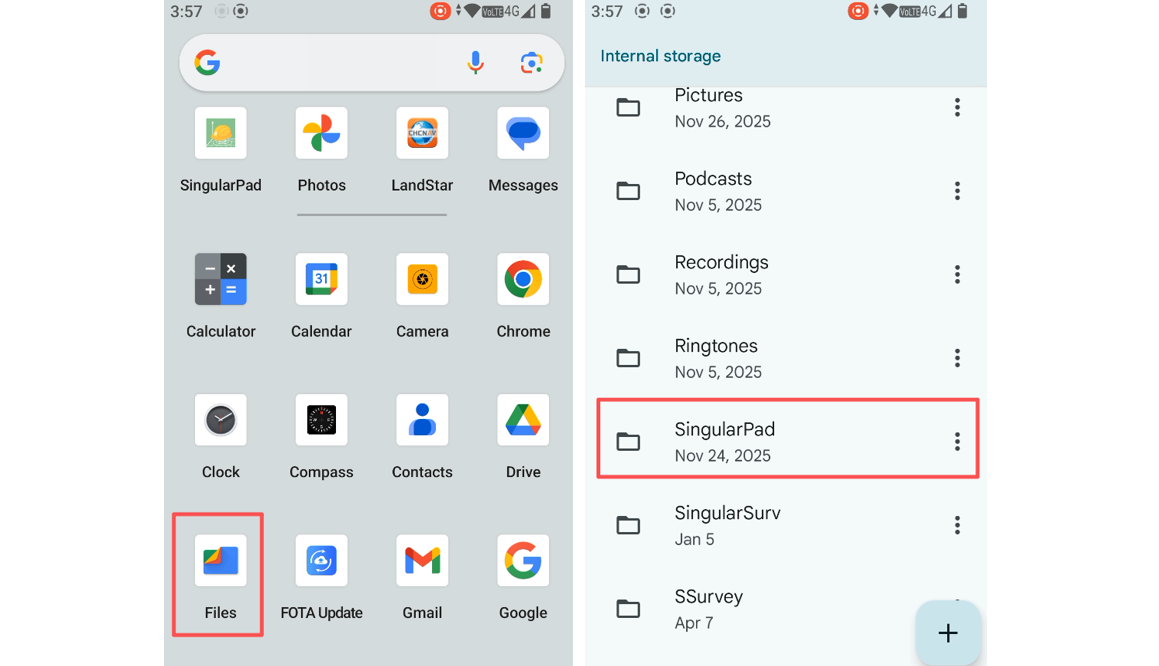

Nyissa meg az adatgyűjtő vagy mobileszköz fájlkezelőjét, és navigáljon a SingularPad szoftver mappájába.

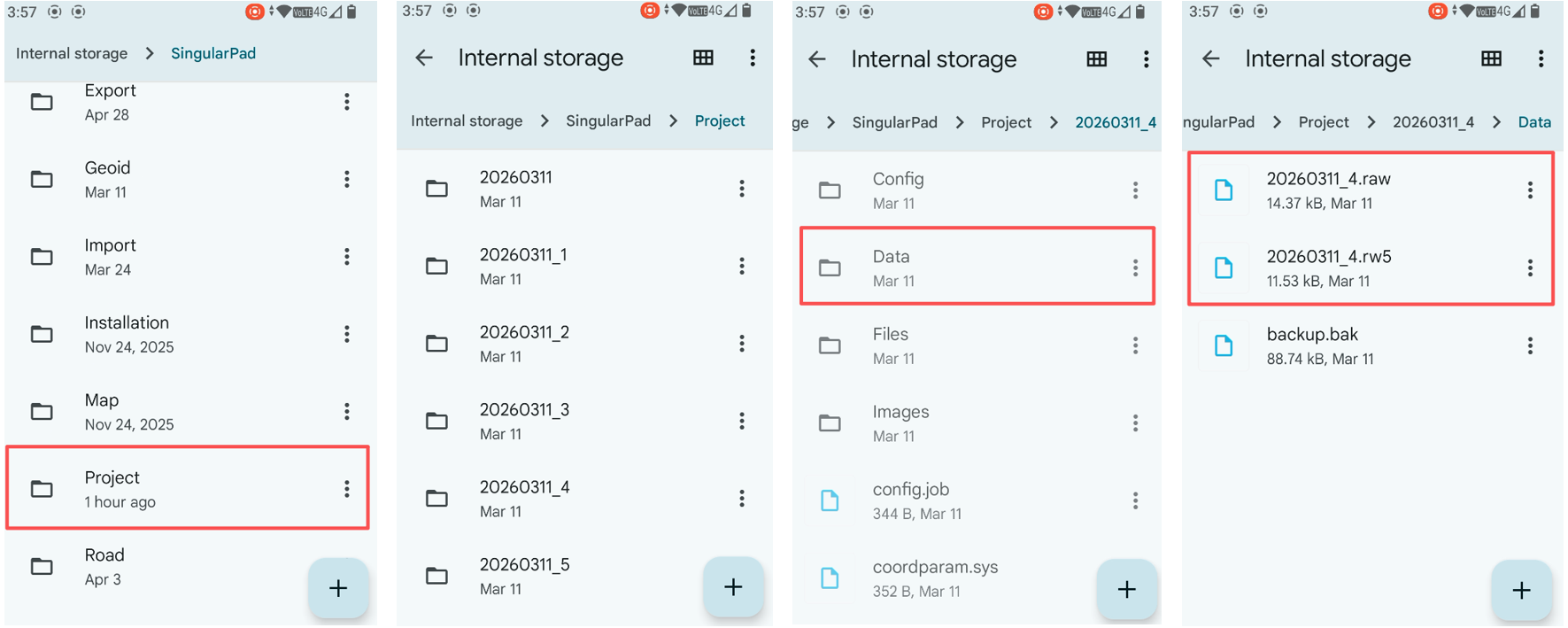

Nyissa meg a Project mappát, és válassza ki az exportálni kívánt adatokat tartalmazó projektet.
Lépjen a Data mappába: itt megtalálja a projekthez tartozó RAW- és RW5-fájlokat. Ezek külső adattárolóra másolhatók vagy irodai feldolgozásra továbbíthatók.
A RAW- és RW5-fájlok közötti különbség, illetve elérési módjuk ismerete a hatékony GNSS-felmérés alapvető része. A RAW-fájlok átfogó, részletes feljegyzést adnak a mérési folyamatról, az RW5-fájlok pedig tömör, szabványos áttekintést nyújtanak a minőségellenőrzéshez és az adatok ellenőrzéséhez. Exportálásukkal a terepi munka teljesen dokumentálható, és előkészíthető felülvizsgálatra, utófeldolgozásra vagy hibakeresésre.
