Tech Chat | Vetületi síkról a terepre: az RTK‑ és mérőállomásos észlelések összehangolása
A nagy pontosságú mérési projektekben alapvető a mérőállomások és a GNSS-eszközök összehangolt használata. A földmérők gyakran mérőállomással dolgoznak az erősen kitakart műholdjelek miatt nehéz területeken, a nyílt helyszíneken pedig GNSS-eszközzel végeznek gyors és pontos méréseket. A két rendszer együttes használatakor azonban eltérés jelentkezhet a GNSS vetületi koordinátái és a mérőállomás terepi koordinátái között.

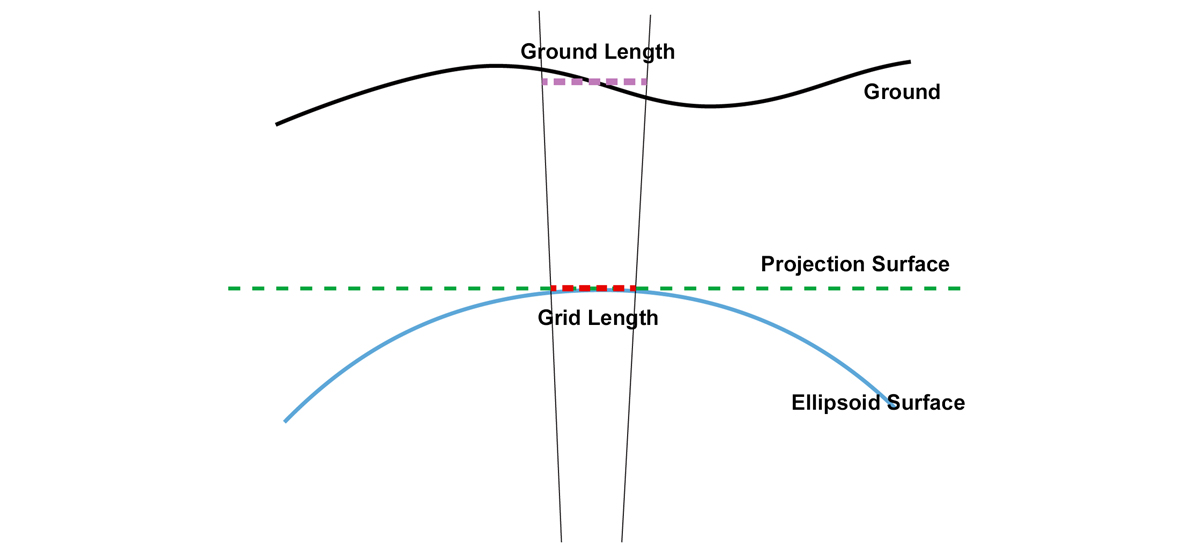

Az eltérés megértése: vetületi és terepi koordináták
Az eltérés abból adódik, hogy a GNSS-RTK-val meghatározott vetületi koordináták számításába vetületi torzulás kerül. A mérőállomások ezzel szemben terepi koordináták közötti távolságokat szolgáltatnak, ezért a záróhibák megállapításához a vetületi koordinátákat terepi koordinátákra kell átszámítani.
A terepi és vetületi koordináták meghatározása
A terepi koordináták a tényleges földfelszíni távolságokat írják le, figyelembe véve az ellipszoid alakját és a magasság hatását. A vetületi koordináták ezzel szemben vetületet és geodéziai dátumot alkalmazó koordináta-rendszerek részei; a vetületi módszer határozza meg, hogyan képeződnek le a terepi helyzetek a térképre vagy a koordinátahálózatra.
Az átszámítás folyamata a SingularPadben

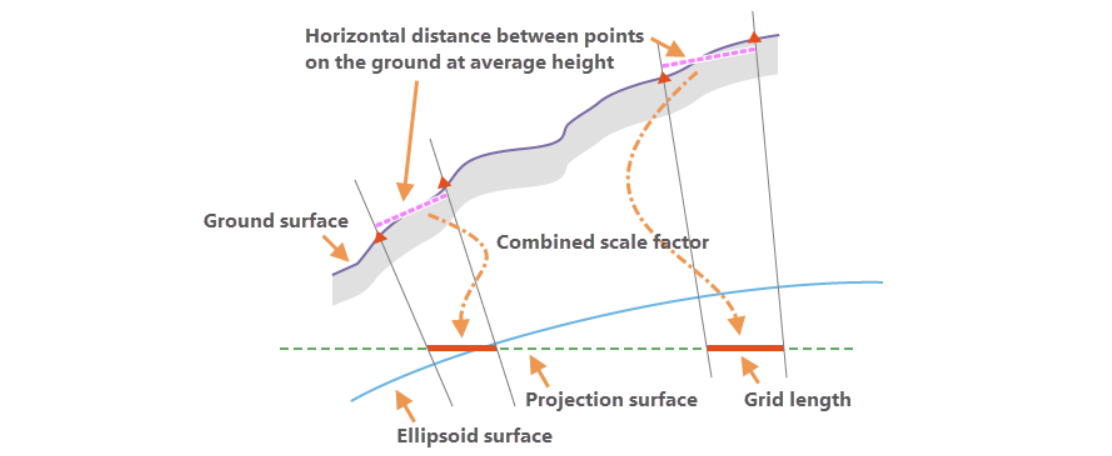

A SingularPad szoftverben a vetületi és terepi koordináták közötti átszámításhoz a kombinált méretarány-tényező (Combined Scale Factor) használható, amely magassági és vetületi méretarány-tényezőre bontható. A számítás képlete:
Kombinált méretarány-tényező = magassági méretarány-tényező × vetületi méretarány-tényező
Vetületi távolság = terepi távolság × kombinált méretarány-tényező

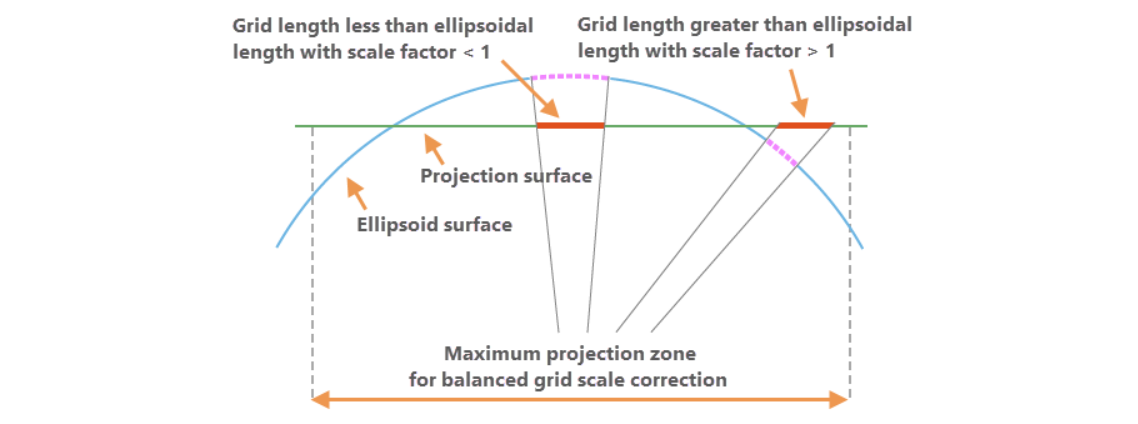

A vetületi méretarány-tényező
A vetületi méretarány-tényező a vetületi torzulást korrigálja, amelyet a Föld görbülete befolyásol, és amely a választott vetülettől és a helyszíntől függ. Például az UTM-vetület hossztorzulási aránya 0,9996, a transzverzális Mercator-vetületnél pedig a középmeridiánon minimális a torzulás.
A magassági méretarány-tényező
A magassági méretarány-tényező a mérési terület felszíne és a vetületi sík közötti magasságkülönbségből eredő torzulást korrigálja. Ha a vetületi síkot az ellipszoidi magasság 0 értékénél feltételezzük, a torzulás a mérési terület felszínének magasságával függ össze.

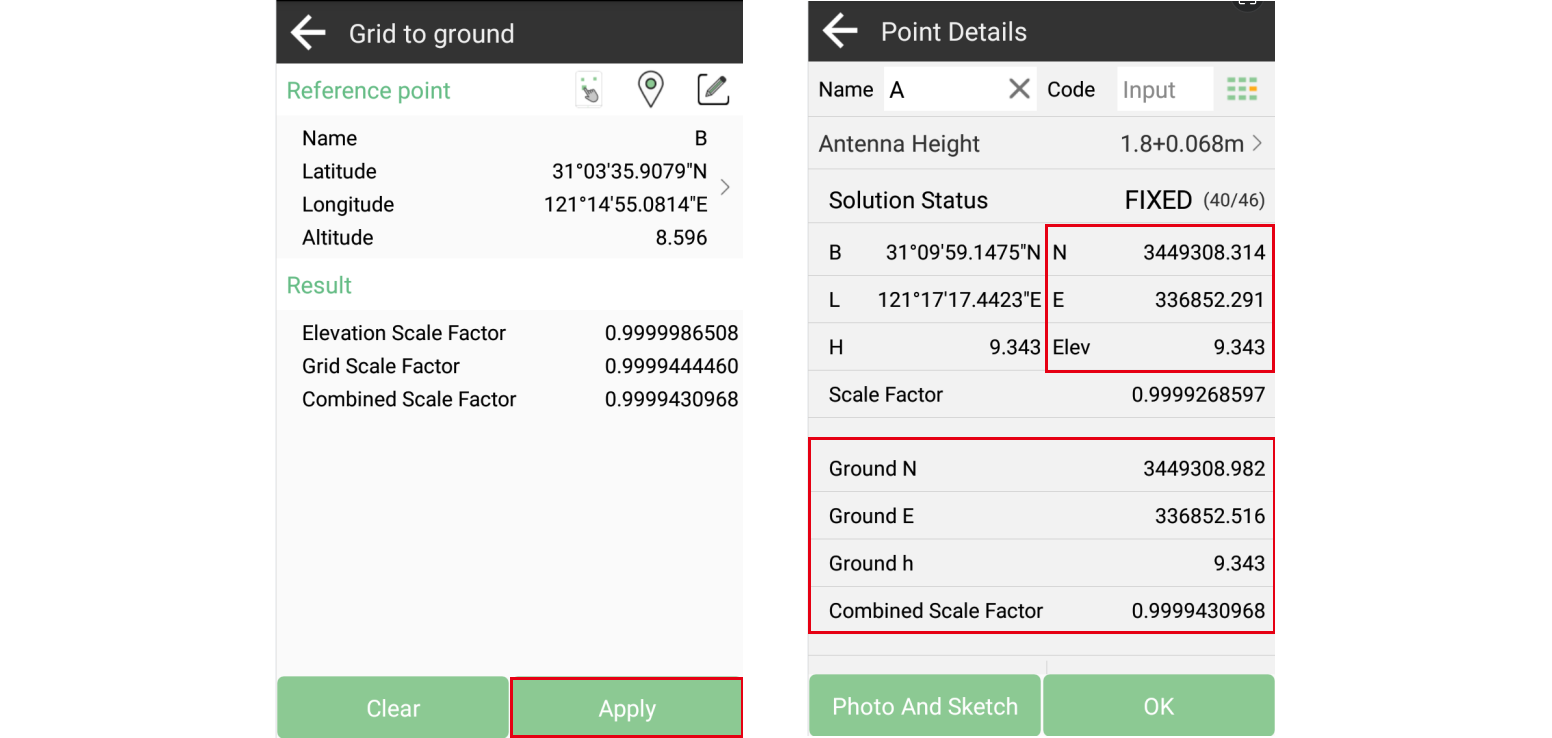

Hatékony használat a SingularPadben
A SingularPad azzal egyszerűsíti az átszámítást, hogy bármely pontból automatikusan kiszámítja a kombinált méretarány-tényezőt. A számított tényező egyetlen kattintással az adatbázis valamennyi pontjára alkalmazható, biztosítva a teljes mérési adathalmaz következetességét és pontosságát.
Összegzés
A földmérési és építési projektekben egyre gyakoribb a mérőállomások és a GNSS RTK együttes használata. A vetületi és terepi koordináták különbségeinek megértése és kezelése olyan fejlett szoftverekkel, mint a SingularPad, segíti a földmérőket abban, hogy nagy pontosságú projektjeikben megbízható eredményeket érjenek el.
