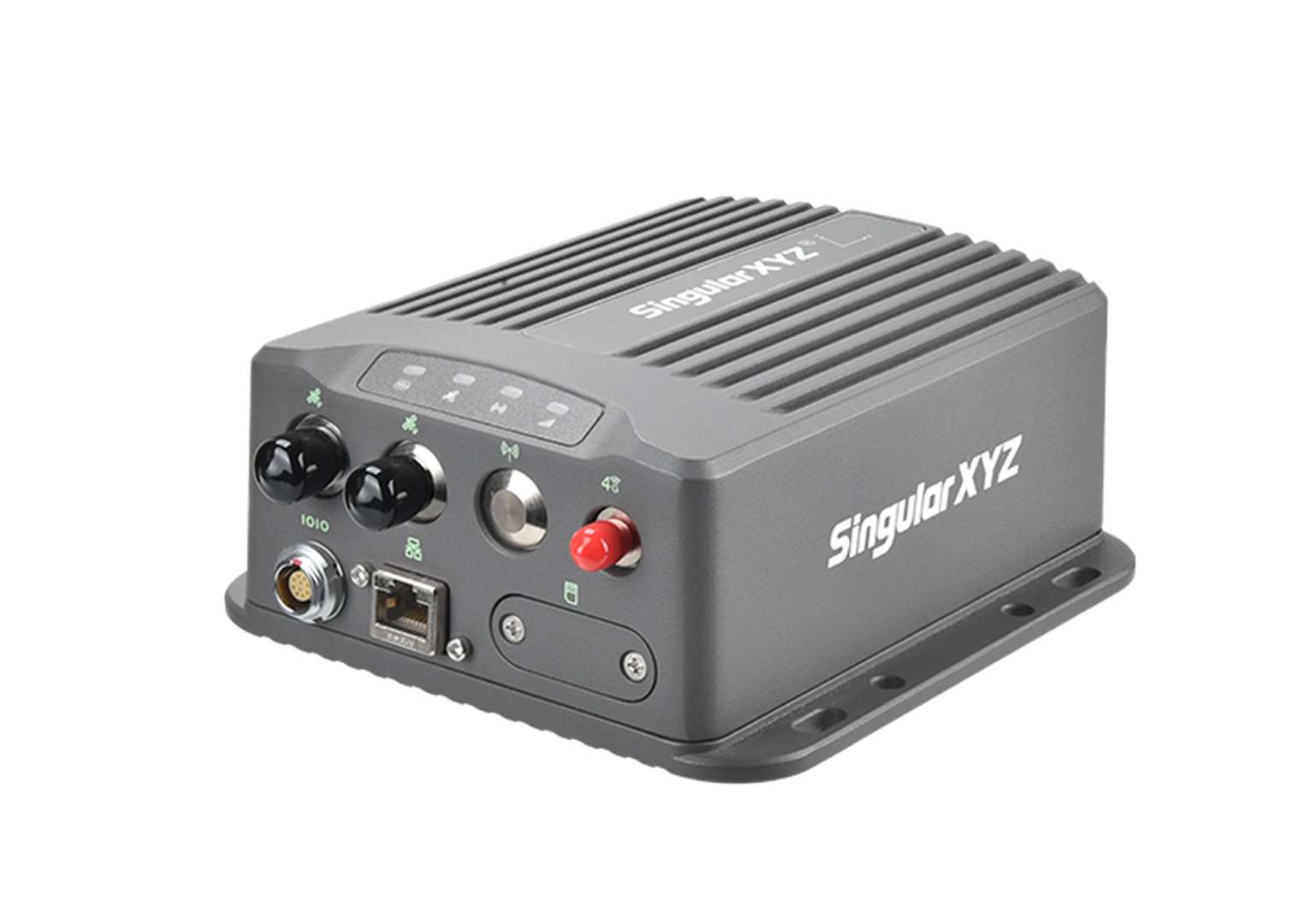

SV100 INS-D GNSS-vevő

Kétantennás GNSS+INS – pontos navigáció jelvesztés esetén is Bővebben

Cikkszám	SV100_INS-D
Mennyiségi egység	db

Árajánlat kérése

0 (0)

Mondja el véleményét!

Ismerősnek ajánlom

Termék oldal nyomtatása

Fő termékjellemzők

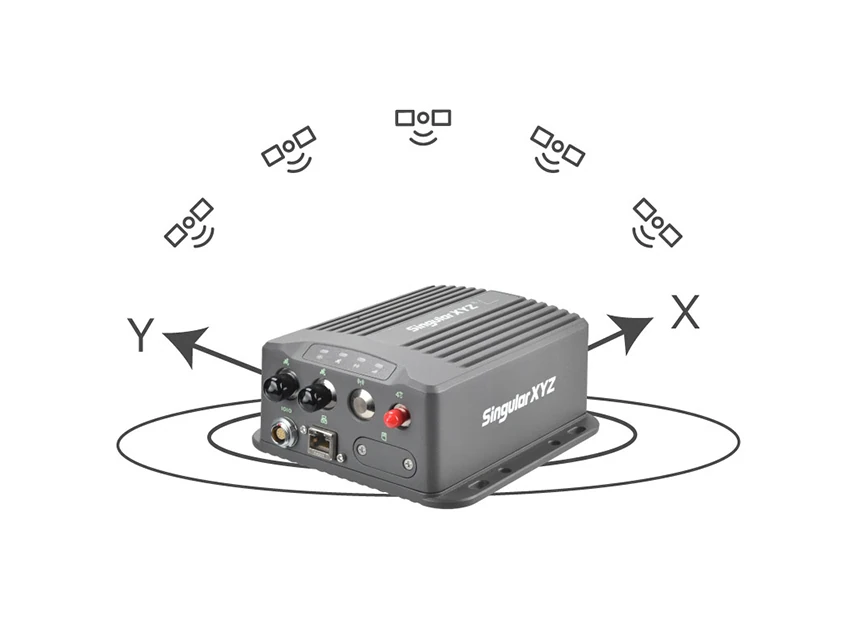

GNSS és INS adatok egyesítése

A teljes műholdrendszerű GNSS-t és az inerciális navigációs adatokat kombinálva az SV100 INS-D szorosan csatolt GNSS/INS-integrációs algoritmust használ a műholdjel-kimaradások áthidalására a városi kanyonokban és erdőkben, centiméteres pontosságot érve el így kihívást jelentő környezetben is megbízhatóan működik.

Pontos, amikor a jelek elvesznek

A nagy teljesítményű, 6 tengelyes IMU-val és a következő generációs adatfúziós algoritmussal az SV100 INS-D továbbra is precíz pozíció-, sebesség- és tájolási adatokat szolgáltat még akkor is, ha a GNSS-jelek gyengék vagy takarásba kerülnek – például alagutakban, kikötőkben vagy felüljárók alatt.

Kétantennás helymeghatározás

Az SV100 INS-D elsődleges és másodlagos GNSS-antennát is integrál, lehetővé téve a pontos iránymeghatározást és a jobb tájolási pontosságot – ideális dinamikus alkalmazásokhoz.

További termékelőnyök

Fedélzeti adattárolás

A 8 GB belső memóriával (32 GB-ig bővíthető) felszerelt SV100 INS-D támogatja a GNSS- és INS-adatok ciklikus rögzítését a megbízható, hosszú távú működés az utófeldolgozás rugalmassága érdekében.

Beépített webes felület

A felhasználóbarát és átfogó webes felület gyors beállítást, üzemmódválasztást és állapotfigyelést tesz lehetővé. Könnyen konfigurálhatja és kezelheti eszközét további szoftverek nélkül.

Sokoldalú kommunikáció

A 4G-t és az UHF-et* a korrekciós adatbevitelhez és az RS232-t, USB-t, 4G-t vagy LAN-t a navigációs adatkimenethez támogató SV100 INS-D rugalmas integrációt biztosít külső rendszerekkel és különféle munkakörülmények között.

Robusztus felépítés

Az IP67 besorolású, alumíniumötvözet ház MIL-STD-810 rezgésálló kialakítással biztosítja, hogy az SV100 INS-D megbízhatóan működjön zord terepi környezetben és nagy igénybevételt jelentő munkakörülmények között.

Iparági és felhasználási területek

Járműnavigáció

Műszaki adatok

MŰHOLDRENDSZEREK KÖVETÉSE
Csatornák száma	1408
BDS	B1I, B2I, B3I, B1C, B2a, B2b
GPS	L1C/A, L1C, L2C, L2P(Y), L5
GLONASS	G1, G2, G3
Galileo	E1, E5a, E5b, E6
QZSS	L1C/A, L1C, L2C, L5
RTK pontosság	8 mm+1ppm vízszintesen 15 mm+1ppm magasságilag
Sebességpontosság	0,03 m/s
Iránymeghatározási pontosság	(0,2/R)° R (mértékegység: méter) az alapvonal távolsága

TELJESÍTMÉNYBEN
IMU típus	MEMS
Giroszkóp	Nullponteltolódás ismételhetősége: 0,4°/h Tartomány: ±350°/s Nullponteltolódás instabilitása: 1,6°/h (XY), 1,3°/h (Z) Szög random walk: 0,08°/√h (XY), 0,08°/√h (Z)
Gyorsulásmérő	- Tartomány: ±8 g- Előfeszítés Ismételhetőség: 15 mg- Előfeszítés instabilitás: 16 μg- Sebesség Véletlenszerű séta: 35 mm/s/√h
IMU adatfrissítési sebesség	100 Hz

ÁLTALÁNOS ADATOK
Méret	162×142×65 mm, csatlakozókkal együtt
Tömeg	1,05 kg elem nélkül
Ház anyaga	Alumínium ötvözet
Víz- és porállóság	IP67
Tárhely	8 GB, támogatja a ciklikus adatrögzítést
